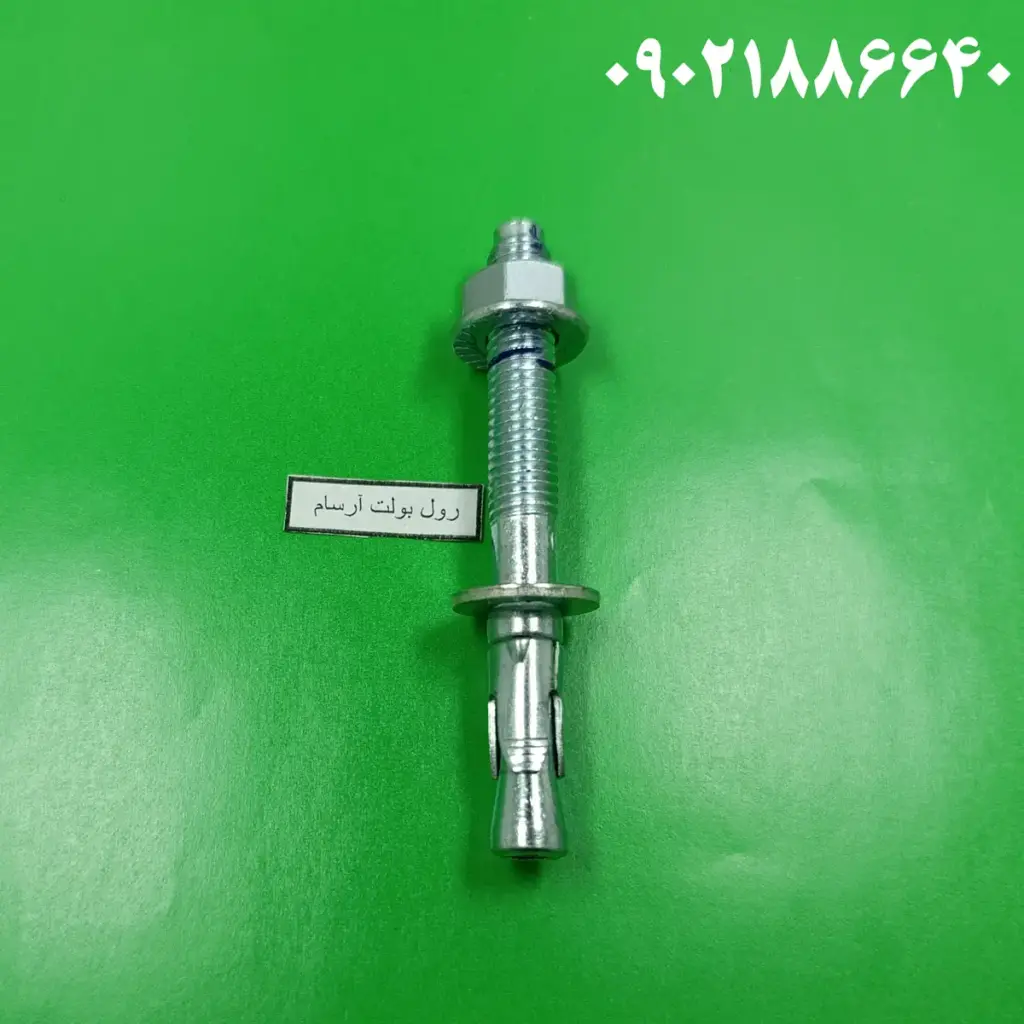

رول بولت HSA سایز M10
🔧 شناسنامه فنی نصب
با مته همقطرِ بولت (-- mm) عمود بر سطح سوراخ کن.
گرد و خاک را با فوت یا پمپ باد خالی کن — گیرش تا ۳۰٪ بهتر میشود.
بولت را با ضربهٔ آرام چکش تا انتهای سوراخ (-- mm) بنشان.
مهره را با آچار -- تا حدود -- N·m سفت کن — نه بیشتر.
تست مهار این سایز — ArsamLab
شبیهسازی نیروی نگهداری در بتن C25 (مقدار راهنما)
دربارهٔ این محصول
رول بولت HSA سایز M10 انکر مکانیکی فوقسنگین برای پروژههای صنعتی
رول بولت HSA سایز 10 میلیمتر، قدرتمندترین پیچ انبساطی مکانیکی برای اتصالات فوقسنگین در بتن و سازههای بتنآرمه. این انکر بولت M10 با ظرفیت باربری تا 12 کیلونیوتن، ایدهآل برای نصب ماشینآلات صنعتی، ستونهای فلزی، جرثقیلهای سقفی، تجهیزات سنگین و سازههای استراکچرال است. نصب آسان با مکانیزم گوهای پیشرفته، مقاومت بالا در برابر بارهای دینامیکی. روکش گالوانیزه و استیل ضدزنگ، مناسب محیطهای صنعتی سنگین. سایزهای 80، 90، 120 و 140 میلیمتر برای کاربردهای تخصصی.
برای پروژههای صنعتی و ساختمانی که نیاز به اتصالات فوقسنگین و مقاومتی بالا دارند، رول بولت HSA سایز 10 میلیمتر انتخابی حرفهای و استاندارد است. این محصول با قطر M10، بزرگترین سایز متداول رول بولت HSA، برای کاربردهای صنعتی سنگین طراحی شده و از تأییدیه ETA اروپا برخوردار است.
رول بولت HSA سایز M10 برای چه کاربردهایی مناسب است؟
سایز 10 میلیمتر بهعنوان قویترین سایز رول بولت HSA، برای کاربردهای سنگین و حساس طراحی شده است:
- نصب ماشینآلات صنعتی سنگین: تثبیت دستگاههای تولیدی، پرسهای صنعتی، ماشینهای برش CNC و تجهیزات کارخانهای
- اتصال ستونهای فلزی: نصب بیس پلیت ستونهای فولادی به فونداسیون بتنی در سازههای فلزی
- جرثقیلهای سقفی: نصب ریل و سازه نگهدارنده کرینهای صنعتی و جرثقیلهای سقفی
- ریلگذاری راهآهن و مترو: اتصال ریلهای آهنی و تجهیزات خطوط ریلی به بستر بتنی
- سکوهای نفتی و گازی: نصب استراکچرهای فلزی و تجهیزات نفت و گاز روی سازههای بتنی
- آسانسور و پلهبرقی: نصب ریل راهنما، بیس پلیت و سازه نگهدارنده آسانسورهای سنگین
- دکلهای مخابراتی: اتصال پایه و سازه دکلهای مخابراتی و آنتنهای سنگین
- قفسهبندی انبارهای صنعتی: نصب قفسههای بسیار سنگین و سیستمهای ذخیرهسازی صنعتی
- تجهیزات بندری: نصب جرثقیلها و تجهیزات جابهجایی کانتینر در بنادر
مشخصات فنی رول بولت HSA سایز 10
| قطر پیچ (رزوه) | M10 (10 میلیمتر) |
| قطر سوراخ مورد نیاز | 10 میلیمتر |
| عمق مؤثر گیردهی | 50 / 60 / 80 / 90 میلیمتر |
| حداقل ضخامت بتن | 2 برابر عمق گیردهی (100 تا 180 میلیمتر) |
| گشتاور سفتکردن | 30 تا 40 نیوتنمتر |
| جنس | فولاد کربنی گالوانیزه / استیل ضدزنگ (HSA-R) |
| نوع واشر | DIN 125 ضخامت بالا |
| بار کششی توصیهشده | 9 تا 12 کیلونیوتن (حدود 900 تا 1200 کیلوگرم) |
| بار برشی توصیهشده | 7 تا 9 کیلونیوتن |
| کلاس مقاومتی فولاد | 5.8 / 8.8 |
| استاندارد | ETA-11/0374 اتحادیه اروپا |
سایزهای موجود رول بولت HSA سایز 10
سایز 80×10
کوتاهترین سایز رول بولت 10 میلیمتری برای نصب سریع در کاربردهای سنگین با ضخامت قطعه کم. مناسب نصب بیس پلیت نازک، براکتهای صنعتی و اتصالات ساختاری.
- ضخامت قابل نصب: حداکثر 15 میلیمتر
- قطر مته: 10 میلیمتر
- عمق سوراخ: 60 میلیمتر
- جنس: فولاد گالوانیزه
- کاربرد: براکت صنعتی، پلیت نازک، اتصالات سازهای
سایز 90×10
سایز استاندارد برای کاربردهای صنعتی متوسط. ایدهآل برای نصب ماشینآلات متوسط، قفسهبندی صنعتی سنگین و سازههای فلزی.
- ضخامت قابل نصب: حداکثر 25 میلیمتر
- قطر مته: 10 میلیمتر
- عمق سوراخ: 70 میلیمتر
- جنس: فولاد گالوانیزه
- کاربرد: ماشینآلات صنعتی، قفسه صنعتی، نبشی و پروفیل
سایز 120×10 (پُرفروشترین)
پُرفروشترین سایز برای کاربردهای صنعتی سنگین. مناسب نصب ستونهای فلزی، جرثقیل سقفی، ریل راهآهن و تجهیزات بسیار سنگین.
- ضخامت قابل نصب: حداکثر 50 میلیمتر
- قطر مته: 10 میلیمتر
- عمق سوراخ: 90 میلیمتر
- جنس: فولاد گالوانیزه
- کاربرد: ستون فلزی، جرثقیل سقفی، ریل راهآهن، دکل
سایز 140×10
بلندترین رول بولت سایز 10 برای نصب از روی بیس پلیتهای بسیار ضخیم و اتصالات عمیق. مناسب سازههای خاص و کاربردهای تخصصی.
- ضخامت قابل نصب: حداکثر 70 میلیمتر
- قطر مته: 10 میلیمتر
- عمق سوراخ: 110 میلیمتر
- جنس: فولاد گالوانیزه
- کاربرد: بیس پلیت ضخیم، سازههای خاص، اتصالات ویژه
جدول انتخاب طول مناسب
| طول رول بولت | ضخامت قابل نصب | عمق گیردهی در بتن | کاربرد اصلی |
|---|---|---|---|
| 80 میلیمتر | تا 15 میلیمتر | 50 میلیمتر | براکت صنعتی، پلیت نازک، اتصالات سازهای |
| 90 میلیمتر | تا 25 میلیمتر | 60 میلیمتر | ماشینآلات متوسط، قفسه صنعتی، نبشی |
| 120 میلیمتر | تا 50 میلیمتر | 80 میلیمتر | ستون فلزی، جرثقیل، ریل راهآهن، دکل |
| 140 میلیمتر | تا 70 میلیمتر | 90 میلیمتر | بیس پلیت ضخیم، سازههای خاص |
فرمول محاسبه: طول رول بولت = ضخامت بیس پلیت + حداقل 60 میلیمتر عمق گیردهی در بتن
ابزار و تجهیزات مورد نیاز برای نصب
نصب رول بولت سایز 10 به ابزار تخصصیتر نیاز دارد:
- دریل چکشی قدرتمند (هامر دریل حداقل 800 وات): برای سوراخکاری بتن مسلح
- مته فلکس سایز 10 میلیمتر: مته با کیفیت حرفهای برای دقت بالا
- کمپرسور باد یا پمپ خلاء: برای تمیز کردن کامل گردوغبار
- برس سیمی استیل: برای پاکسازی عمیق حفره
- چکش 500 گرمی: برای جا زدن محکم رول بولت
- آچار بکس یا تخت سایز 17: برای مهره M10
- آچار تورک (حتماً): برای کنترل دقیق گشتاور 30-40 نیوتنمتر
- تراز لیزری: برای علامتگذاری دقیق نقاط نصب
- خطکش و کولیس: برای اندازهگیری دقیق فواصل
راهنمای نصب حرفهای گامبهگام
مرحله 1: طراحی و علامتگذاری
با استفاده از شابلون یا خود بیس پلیت، محل دقیق سوراخها را روی سطح بتن علامتگذاری کنید. فاصله از لبه بتن حداقل 60 میلیمتر و فاصله بین دو رول بولت حداقل 60 میلیمتر باشد. از تراز لیزری برای دقت استفاده کنید.
مرحله 2: سوراخکاری دقیق
با دریل چکشی قدرتمند و مته سایز 10 میلیمتر، سوراخ را کاملاً عمود بر سطح ایجاد کنید. عمق سوراخ باید 10 میلیمتر بیشتر از عمق گیردهی رول بولت باشد (مثلاً برای سایز 120×10، عمق سوراخ 90 میلیمتر). دقت در عمودی بودن سوراخ بسیار حیاتی است.
مرحله 3: تمیزکاری تخصصی حفره (حیاتی)
این مرحله در سایز 10 از اهمیت بسیار بالایی برخوردار است. گردوغبار میتواند قدرت اتصال را تا 60٪ کاهش دهد:
- ابتدا با کمپرسور باد یا پمپ خلاء، تمام ذرات را خارج کنید
- برس سیمی را داخل سوراخ ببرید و دیوارهها را کاملاً تمیز کنید
- دوباره با کمپرسور باد فوت کنید
- این چرخه را حداقل 3 تا 4 بار تکرار کنید
- حفره باید کاملاً خشک و عاری از هرگونه رطوبت باشد
مرحله 4: قرار دادن رول بولت
رول بولت را به آرامی داخل سوراخ قرار دهید. با ضربات محکم و یکنواخت چکش، آن را تا زمانی که سطح واشر با سطح بتن همتراز شود، فرو ببرید. از زدن ضربه به رزوه پیچ خودداری کنید.
مرحله 5: نصب بیس پلیت یا قطعه
بیس پلیت، براکت یا قطعه فلزی را روی رول بولتها قرار دهید. مطمئن شوید تمام سوراخها دقیقاً همراستا هستند.
مرحله 6: سفت کردن با آچار تورک
مهرهها را به صورت متقاطع و تدریجی سفت کنید. ابتدا با دست، سپس با آچار معمولی تا 50٪ و در نهایت با آچار تورک گشتاور نهایی 30 تا 40 نیوتنمتر را اعمال کنید. سفت کردن متقاطع از توزیع نامناسب تنش جلوگیری میکند.
نکات طلایی برای نصب حرفهای سایز 10
- استفاده از آچار تورک الزامی است: گشتاور بیش از حد باعث شکست بتن، گشتاور کم باعث کاهش قدرت میشود
- بتن با مقاومت مناسب: حداقل مقاومت بتن C20/25 (200 کیلوگرم بر سانتیمتر مربع)
- اجتناب از میلگرد: در صورت برخورد با میلگرد، محل را تغییر دهید
- فاصله از لبه: حداقل 60 میلیمتر از هر لبه بتن
- فاصله بین رول بولتها: حداقل 6 برابر قطر (یعنی 60 میلیمتر)
- بتن تازه: حداقل 28 روز از زمان بتنریزی گذشته باشد
- بتن ترکدار: برای بتن ترکدار از رول بولت HSL یا انکر شیمیایی استفاده کنید
- محیطهای خورنده: حتماً از نوع استیل (HSA-R) استفاده کنید
- بازرسی نهایی: پس از نصب، سفتی اتصال را با آچار تورک کنترل کنید
چرا رول بولت HSA سایز M10 برای کاربردهای صنعتی؟
- ظرفیت باربری بسیار بالا: تحمل بار تا 12 کیلونیوتن (معادل 1200 کیلوگرم) برای سنگینترین کاربردها
- مقاومت در برابر بارهای دینامیکی: مناسب برای ارتعاشات ناشی از ماشینآلات و تجهیزات
- استاندارد اروپایی ETA: تضمین کیفیت و ایمنی با تأییدیه اتحادیه اروپا
- نصب سریع و اقتصادی: بدون نیاز به زمان انتظار برای خشک شدن چسب
- قابلیت بازکردن: در صورت نیاز به تعمیرات یا جابهجایی، قابل بازکردن است
- تحمل دمای بالا: مقاومت تا 500 درجه سانتیگراد برای کاربردهای ویژه
- طول عمر بالا: روکش گالوانیزه یا استیل ضدزنگ برای دوام طولانی
- اطمینان در پروژههای حساس: انتخاب اول مهندسان برای پروژههای صنعتی
تفاوت رول بولت HSA با سایر انکرهای سایز 10
| ویژگی | HSA سایز 10 | رول بولت غلافی 10 | انکر شیمیایی 10 |
|---|---|---|---|
| ظرفیت باربری | 9-12 کیلونیوتن | 4-6 کیلونیوتن | 12-15 کیلونیوتن |
| زمان نصب | فوری | فوری | 24-48 ساعت |
| قابلیت بازکردن | بله | خیر | خیر |
| مناسب بتن ترکدار | خیر | خیر | بله |
| استاندارد | ETA اروپا | معمولاً ندارد | ETA اروپا |
| قیمت | متوسط به بالا | پایین | بالا |
محاسبه تعداد رول بولت مورد نیاز
برای محاسبه تعداد رول بولت سایز 10 مورد نیاز، فرمول زیر را استفاده کنید:
تعداد رول بولت = (وزن کل تجهیزات × ضریب اطمینان) ÷ (ظرفیت باربری هر رول بولت)
مثال: برای نصب ماشینی با وزن 2000 کیلوگرم:
- وزن کل: 2000 کیلوگرم
- ضریب اطمینان: 1.5 (توصیه میشود)
- ظرفیت هر رول بولت سایز 10: 1000 کیلوگرم (10 کیلونیوتن)
- تعداد مورد نیاز: (2000 × 1.5) ÷ 1000 = 3 عدد
توصیه: همیشه حداقل 4 رول بولت برای توزیع یکنواخت بار استفاده کنید.
هشدارها و محدودیتهای مهم
- بتن ترکدار: رول بولت HSA برای بتنهای بدون ترک طراحی شده. در بتن ترکدار از HSL یا انکر شیمیایی استفاده کنید
- بارهای دینامیکی شدید: برای بارهای ارتعاشی بسیار شدید، انکر HSL مناسبتر است
- محیطهای خورنده: در محیطهای با رطوبت بالا، نمک یا مواد شیمیایی، حتماً مدل استیل (HSA-R) استفاده کنید
- بتن سبک: در بتنهای سبک یا بلوک سفالی، از انکر شیمیایی استفاده کنید
- دمای کاری: حداکثر دمای کاری 500 درجه سانتیگراد
- کنترل کیفیت: فقط از محصولات اصل هیلتی یا فیشر با تأییدیه ETA استفاده کنید
- بازرسی دورهای: در کاربردهای حساس، سالانه سفتی اتصالات را کنترل کنید
مقایسه برندها: هیلتی HSA در مقابل فیشر FBN II
دو برند معتبر آلمانی هیلتی و فیشر، رقبای اصلی در بازار رول بولت سایز 10 هستند:
- هیلتی HSA: مشهورتر، قیمت کمی بالاتر، خدمات پس از فروش بهتر، دسترسی آسانتر
- فیشر FBN II: مشخصات فنی مشابه، قیمت کمی پایینتر، کیفیت برابر با هیلتی
