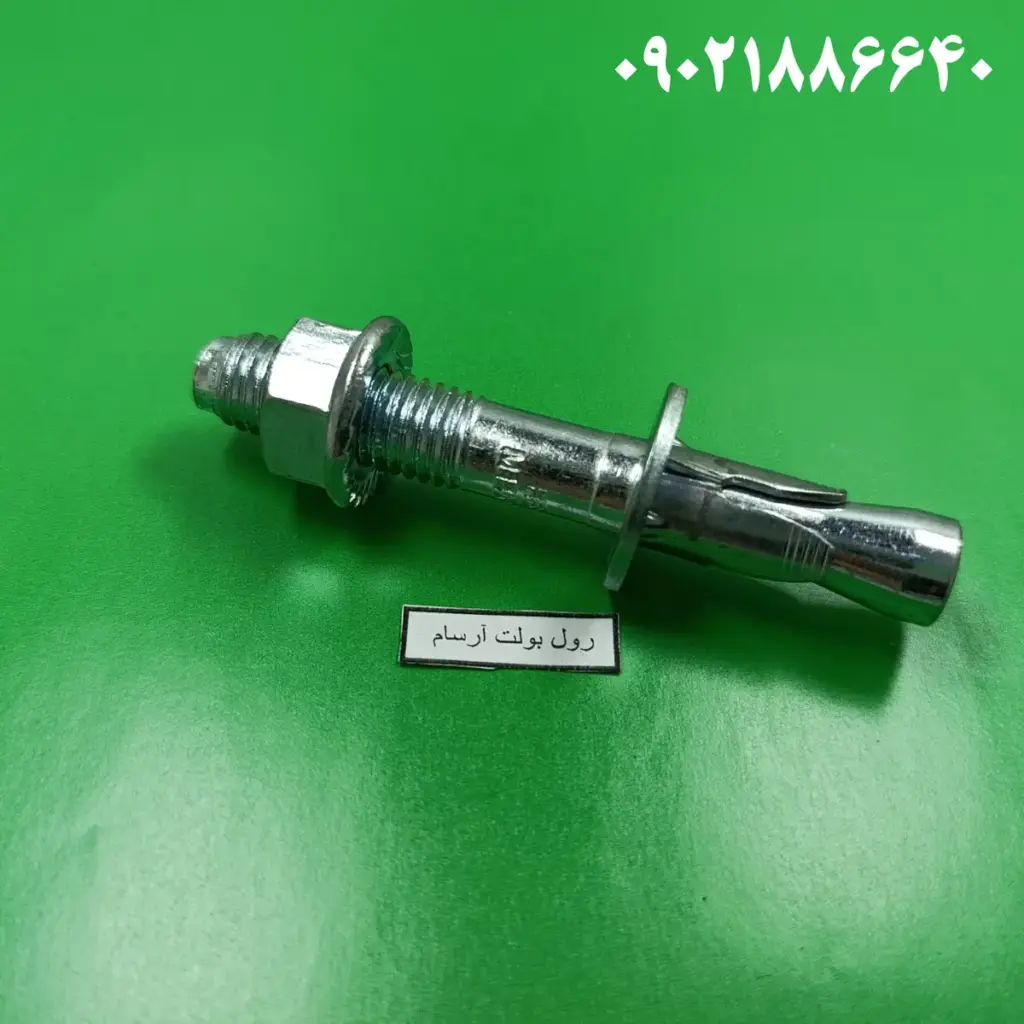

رول بولت HSA سایز 14: انکر بولت صنعتی برای پروژه‌های فوق‌سنگین

رول بولت HSA سایز 14 میلی‌متر، قدرتمندترین پیچ انبساطی در رده متوسط تا سنگین برای اتصالات حیاتی در بتن و سازه‌های سنگین. این رول بولت با قطر M14، ایده‌آل برای نصب ماشین‌آلات صنعتی، جرثقیل سقفی، ستون‌های فولادی، سازه‌های فلزی، تجهیزات تولیدی، ساپورت‌های پرقدرت و سیستم‌های مکانیکی سنگین است. نصب آسان با مکانیزم گوه‌ای پیشرفته، تحمل بار بالا تا 14 کیلونیوتن. روکش گالوانیزه ضدزنگ، مناسب محیط‌های صنعتی و عمرانی. سایزهای 80، 100، 120 و 160 میلی‌متر.

برای پروژه‌های صنعتی و ساختمانی که نیاز به اتصالات فوق‌قوی دارند، رول بولت HSA سایز 14 میلی‌متر انتخابی بی‌نظیر است. این محصول با قطر بزرگ‌تر و ظرفیت باربری استثنایی، برای کاربردهای حرفه‌ای و صنعتی سنگین طراحی شده است.

این رول بولت برای چه کارهایی مناسب است؟

سایز 14 میلی‌متر به‌عنوان یکی از قوی‌ترین سایزهای رول بولت HSA، برای کاربردهای سنگین تا فوق‌سنگین طراحی شده است:

• نصب ماشین‌آلات صنعتی: ثابت نگهداشتن دستگاه‌های تولیدی، پرس، تراش، فرز و ماشین‌آلات کارخانه‌ای
• جرثقیل سقفی و بالابر: نصب ریل جرثقیل، براکت بالابر و سیستم‌های حمل بار سنگین
• ستون‌های فولادی: اتصال بیس‌پلیت ستون به فونداسیون بتنی در سوله و ساختمان‌های صنعتی
• سازه‌های فلزی سنگین: نصب تیرآهن، نبشی، پروفیل و استراکچرهای فلزی به بتن
• ریل راه‌آهن و مترو: اتصال ریل‌های آهنی به بستر بتنی یا تراورس
• دکل‌های مخابراتی و برقی: نصب پایه دکل و تجهیزات مخابراتی روی فونداسیون
• تجهیزات بندری: نصب جرثقیل و سیستم‌های جابجایی کانتینر
• آسانسور و پله‌برقی: نصب شاسی آسانسور و ریل‌گذاری پله‌برقی در چاهک
• پمپ‌ها و کمپرسورهای صنعتی: ثابت کردن تجهیزات لرزان و مکانیکی
• سکوهای نفتی: اتصال استراکچرهای فلزی به سازه‌های بتنی

مشخصات فنی رول بولت HSA سایز 14

سایزهای موجود رول بولت HSA سایز 14

سایز ۸۰×۱۴

رول بولت انبساطی برای کاربردهای متوسط و نصب مستقیم. مناسب نصب براکت سنگین، ساپورت قوی، قفسه‌بندی انبار، تابلوهای بزرگ و تجهیزات دیواری.

• ضخامت قابل نصب: حداکثر ۲۰ میلی‌متر
• قطر مته: ۱۴ میلی‌متر
• عمق سوراخ: ۶۵ میلی‌متر
• جنس: فولاد گالوانیزه
• کاربرد: براکت، ساپورت قوی، قفسه صنعتی

سایز ۱۰۰×۱۴ (پُرفروش‌ترین)

پُرفروش‌ترین سایز برای کاربردهای صنعتی و ساختمانی. ایده‌آل برای نصب ماشین‌آلات متوسط، جرثقیل سقفی، ساپورت‌های تاسیساتی سنگین و سازه‌های فلزی.

• ضخامت قابل نصب: حداکثر ۴۰ میلی‌متر
• قطر مته: ۱۴ میلی‌متر
• عمق سوراخ: ۸۵ میلی‌متر
• جنس: فولاد گالوانیزه
• کاربرد: ماشین‌آلات، جرثقیل، ساپورت سنگین

سایز ۱۲۰×۱۴

برای قطعات ضخیم‌تر و گیردهی عمیق‌تر در بتن. مناسب نصب تجهیزات سنگین، استراکچر فلزی، پروفیل، ستون‌های فولادی و ریل جرثقیل.

• ضخامت قابل نصب: حداکثر ۶۰ میلی‌متر
• قطر مته: ۱۴ میلی‌متر
• عمق سوراخ: ۱۰۰ میلی‌متر
• جنس: فولاد گالوانیزه
• کاربرد: استراکچر فلزی، ستون، ریل جرثقیل

سایز ۱۶۰×۱۴

بلندترین رول بولت سایز 14 برای نصب از روی لایه‌های بسیار ضخیم. مناسب اتصال ماشین‌آلات از روی بیس‌پلیت ضخیم، عایق صنعتی، سازه‌های چندلایه و پوشش‌های ضخیم.

• ضخامت قابل نصب: حداکثر ۱۰۰ میلی‌متر
• قطر مته: ۱۴ میلی‌متر
• عمق سوراخ: ۱۴۰ میلی‌متر
• جنس: فولاد گالوانیزه
• کاربرد: بیس‌پلیت ضخیم، عایق صنعتی، سازه چندلایه

کدام طول را انتخاب کنم؟

فرمول محاسبه: ضخامت قطعه‌ای که می‌خواهید نصب کنید + حداقل ۷۰ میلی‌متر عمق گیردهی در بتن = طول مورد نیاز

ابزار مورد نیاز برای نصب

قبل از شروع، این ابزارها را آماده کنید:

1. دریل چکشی صنعتی (هامر دریل): دریل قدرتمند با قابلیت ضربه برای سوراخ‌کاری بتن سنگین
2. مته فلکس سایز ۱۴: دقیقاً هم‌سایز با قطر رول بولت، مته با کیفیت برای بتن
3. کمپرسور باد یا دمنده صنعتی: برای تمیز کردن کامل گردوغبار داخل سوراخ
4. برس سیمی استوانه‌ای: برس مخصوص با قطر 14 میلی‌متر برای پاکسازی دیواره
5. چکش 500 گرمی: برای جا زدن محکم رول بولت
6. آچار تخت یا بکس سایز ۲۱ یا ۲۲: برای سفت کردن مهره M14
7. آچار تورک (ضروری): برای کنترل دقیق گشتاور 30-45 نیوتن‌متر
8. ترازسنج: برای اطمینان از عمود بودن سوراخ

راهنمای نصب گام‌به‌گام

مرحله ۱: علامت‌گذاری محل سوراخ

محل دقیق نصب را با نقطه‌گذار یا مته مرکزی روی سطح بتن مشخص کنید. فاصله از لبه بتن حداقل ۷۰ میلی‌متر و فاصله بین دو رول بولت حداقل ۸۴ میلی‌متر (6 برابر قطر) باشد.

مرحله ۲: سوراخ‌کاری

با دریل چکشی و مته سایز ۱۴، سوراخی کاملاً عمود بر سطح ایجاد کنید. عمق سوراخ باید ۱۰ تا ۱۵ میلی‌متر بیشتر از عمق گیردهی رول بولت باشد. برای سایز 100×14، عمق سوراخ باید 85-90 میلی‌متر باشد.

مرحله ۳: تمیزکاری حفره (حیاتی برای نصب صحیح)

این مرحله برای رول بولت سایز 14 بسیار مهم است! گردوغبار می‌تواند قدرت اتصال را تا ۶۰٪ کاهش دهد:

• ابتدا با کمپرسور باد، ذرات درشت را با فشار قوی خارج کنید
• سپس با برس سیمی استوانه‌ای، دیواره داخلی را به‌دقت تمیز کنید
• دوباره با کمپرسور، تمام گردوغبار را بیرون کنید
• این چرخه را ۳ تا ۴ بار تکرار کنید تا سوراخ کاملاً تمیز شود
• بهتر است از مکش صنعتی برای جمع‌آوری گردوغبار استفاده کنید

مرحله ۴: قرار دادن رول بولت

رول بولت را داخل سوراخ قرار دهید و با ضربات محکم چکش، آن را تا خط نشانه آبی رنگ فرو ببرید. مطمئن شوید کاملاً وارد شده و غلاف در راستای مناسب قرار دارد.

مرحله ۵: قرار دادن قطعه مورد اتصال

بیس‌پلیت، براکت، پروفیل یا صفحه فلزی را روی رول بولت قرار دهید. واشر مناسب (حداقل DIN 125) را حتماً استفاده کنید.

مرحله ۶: سفت کردن مهره با آچار تورک

با آچار تورک، مهره را در جهت ساعتگرد بچرخانید. ابتدا با گشتاور ۱۵ نیوتن‌متر شروع کنید و به‌تدریج تا ۳۰-۴۵ نیوتن‌متر افزایش دهید. با سفت شدن مهره، بخش انبساطی رول بولت باز شده و به دیواره بتن فشار می‌آورد. از سفت کردن بیش از حد خودداری کنید.

مرحله ۷: تست نهایی

پس از نصب، اتصال را بازرسی کنید. رول بولت نباید چرخش داشته باشد و باید کاملاً محکم باشد. در صورت امکان، تست بار را انجام دهید.

نکات طلایی برای نصب حرفه‌ای

• کیفیت مته بسیار مهم است: برای سایز 14 حتماً از مته با کیفیت استفاده کنید. مته کُند باعث بزرگ شدن سوراخ و کاهش ۵۰٪ قدرت گیردهی می‌شود
• روی ترک و درز کار نکنید: رول بولت HSA برای بتن بدون ترک طراحی شده. اگر بتن ترک دارد، از انکر شیمیایی استفاده کنید
• فاصله‌گذاری صحیح: فاصله بین دو رول بولت حداقل ۸۴ میلی‌متر (6 برابر قطر) و فاصله از لبه حداقل ۷۰ میلی‌متر باشد
• بتن تازه: حداقل ۲۸ روز از زمان بتن‌ریزی گذشته باشد تا بتن به استحکام کامل برسد
• استفاده از واشر مناسب: برای بارهای سنگین، از واشر DIN 6916 (واشر گرد بزرگ) استفاده کنید
• آب ندهید: هرگز داخل سوراخ آب نریزید، این کار باعث کاهش چسبندگی می‌شود
• گشتاور سفت‌کردن: حتماً از آچار تورک استفاده کنید. گشتاور کمتر باعث بازشدن و بیشتر باعث شکست می‌شود

چرا رول بولت HSA سایز 14؟

• تحمل بار فوق‌العاده: ظرفیت باربری تا ۱۴ کیلونیوتن برای کاربردهای فوق‌سنگین
• نصب سریع: بدون زمان انتظار برای خشک شدن چسب، آماده بارگذاری فوری
• قابل بازکردن: در صورت نیاز می‌توانید اتصال را باز و مجدداً نصب کنید
• اقتصادی: قیمت مناسب‌تر نسبت به انکرهای شیمیایی با همان ظرفیت
• عملکرد فوری: بلافاصله پس از نصب، تحت بار کامل قرار می‌گیرد
• استاندارد اروپایی: مطابق استاندارد ETAG 001 و تأییدیه ETA برای بتن بدون ترک
• تنوع کاربرد: مناسب برای پروژه‌های صنعتی، عمرانی و زیرساختی
• مقاومت بالا: در برابر بارهای کششی، برشی و ترکیبی

هشدارها و محدودیت‌ها

• بارهای دینامیکی: برای بارهای دینامیکی شدید (ارتعاش زیاد، ضربه مداوم) از رول بولت HSL یا انکر شیمیایی استفاده کنید
• بتن ترک‌دار: رول بولت HSA فقط برای بتن بدون ترک مناسب است. برای بتن ترک‌دار حتماً از انکر شیمیایی استفاده کنید
• محیط‌های خورنده: در محیط‌های با رطوبت بالا یا خورنده، مدل استیل 304 یا 316 را انتخاب کنید
• حداکثر دمای کاری: تا ۱۲۰ درجه سانتی‌گراد (برای کاربردهای مقاوم در برابر آتش تا ۵۰۰ درجه، مدل ویژه لازم است)
• بتن سبک: برای بتن‌های سبک (وزن مخصوص کمتر از 1600 کیلوگرم بر مترمکعب) ظرفیت باربری 50% کاهش می‌یابد
• فاصله از لبه: رعایت حداقل فاصله ۷۰ میلی‌متر از لبه بتن الزامی است
• بازرسی دوره‌ای: برای کاربردهای حیاتی، بازرسی سالانه اتصالات توصیه می‌شود

محاسبه تعداد رول بولت مورد نیاز

برای محاسبه تعداد رول بولت برای ماشین‌آلات و تجهیزات سنگین:

• وزن کل دستگاه را محاسبه کنید (شامل بار کاری)
• ضریب اطمینان 4 را اعمال کنید: بار طراحی = وزن × 4
• هر رول بولت 14×100 حدود 1400 کیلوگرم (14 کیلونیوتن) بار کششی تحمل می‌کند
• تعداد = بار طراحی ÷ 1400 (حداقل 4 عدد برای هر ماشین)

مثال: برای یک ماشین 2000 کیلوگرمی: 2000 × 4 = 8000 کیلوگرم بار طراحی. تعداد رول بولت = 8000 ÷ 1400 = 5.7 عدد، پس حداقل 6 عدد رول بولت لازم است.

تفاوت رول بولت HSA سایز 14 با سایزهای دیگر

سوالات متداول

آیا می‌توان رول بولت سایز 14 را در دیوار آجری نصب کرد؟
بله، اما ظرفیت باربری به ۴۰-۵۰٪ کاهش می‌یابد. بهتر است از مدل مخصوص آجر استفاده کنید.

چند سال عمر مفید رول بولت HSA است؟
در شرایط معمولی، حداقل ۲۵ سال. در محیط‌های خورنده با مدل استیل، تا ۵۰ سال.
