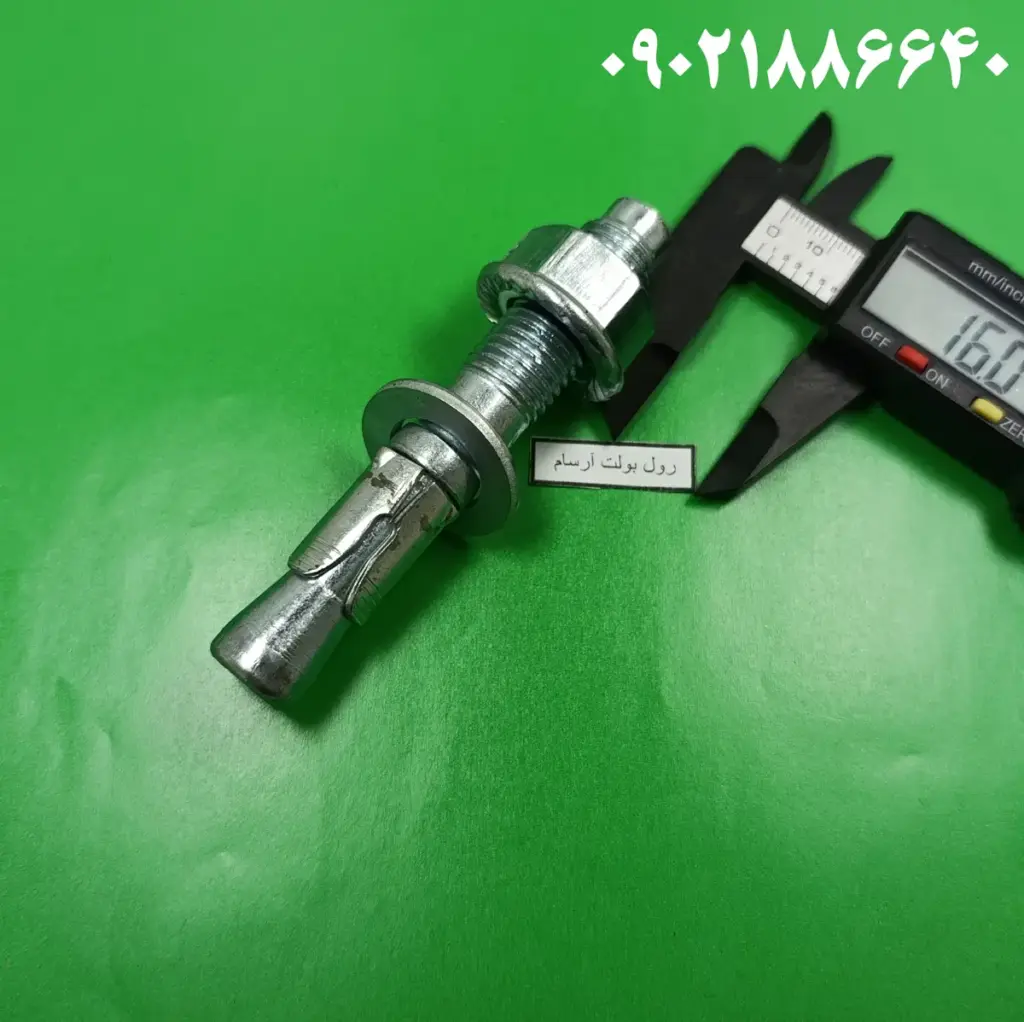

رول بولت HSA سایز ۱۶: قدرتمندترین انکر بولت مکانیکی برای کاربردهای فوق‌سنگین

رول بولت HSA سایز 16 میلی‌متر، قوی‌ترین پیچ انبساطی در رده سنگین برای اتصالات بحرانی و حیاتی در بتن‌های سنگین. این رول بولت با قطر M16، ایده‌آل برای نصب ماشین‌آلات صنعتی سنگین، جرثقیل‌های سقفی بزرگ، ستون‌های فولادی پل، سازه‌های فلزی سنگین، دکل‌های مخابراتی، تاسیسات نفت و گاز، ریل راه‌آهن، توربین‌های بادی و سیستم‌های مکانیکی فوق‌سنگین است. نصب مطمئن با مکانیزم گوه‌ای پیشرفته، تحمل بار استثنایی تا 18 کیلونیوتن. روکش گالوانیزه و استیل ضدزنگ، مناسب محیط‌های صنعتی سنگین و دریایی. سایزهای 100، 120، 140 و 160 میلی‌متر.

وقتی ایمنی و استحکام اتصالات در اولویت اول پروژه شماست، رول بولت HSA سایز 16 میلی‌متر انتخابی بی‌نظیر و قابل اعتماد است. این محصول با بزرگ‌ترین قطر در رده متوسط و ظرفیت باربری استثنایی، برای کاربردهای حرفه‌ای صنعتی سنگین و پروژه‌های بحرانی طراحی شده است.

این رول بولت برای چه کارهایی مناسب است؟

سایز 16 میلی‌متر به‌عنوان قوی‌ترین سایز رول بولت HSA در رده متوسط، برای کاربردهای فوق‌سنگین و حیاتی طراحی شده است:

• ماشین‌آلات صنعتی سنگین: ثابت نگهداشتن ماشین‌های CNC، پرس‌های هیدرولیک، تراش‌های صنعتی، دستگاه‌های تولیدی سنگین و خطوط مونتاژ
• جرثقیل‌های سقفی بزرگ: نصب ریل جرثقیل‌های سقفی با ظرفیت بالا، براکت بالابر و سیستم‌های حمل بار صنعتی
• ستون‌های فولادی پل: اتصال بیس‌پلیت ستون‌های پل، سوله‌های صنعتی بزرگ و ساختمان‌های فولادی چندطبقه
• سازه‌های فلزی فوق‌سنگین: نصب تیرآهن سنگین، خرپا، پروفیل UNP و IPE به فونداسیون بتنی
• ریل راه‌آهن و مترو: اتصال ریل‌های راه‌آهن به بستر بتنی، سیستم‌های فیکس ریل و تراورس
• دکل‌های مخابراتی و برق فشارقوی: نصب پایه دکل‌های بلند، دکل‌های آنتن موبایل و برج‌های انتقال برق
• تاسیسات نفت و گاز: نصب استراکچرهای فلزی سکوهای نفتی، پالایشگاه‌ها و تجهیزات پتروشیمی
• آسانسور و پله‌برقی: نصب شاسی آسانسورهای بار بزرگ و ریل‌گذاری پله‌برقی در مراکز تجاری
• پمپ‌های صنعتی و کمپرسورهای بزرگ: ثابت کردن پمپ‌های آب، کمپرسورهای گاز و تجهیزات لرزان
• توربین‌های بادی: اتصال پایه توربین‌های بادی به فونداسیون بتنی در نیروگاه‌های بادی
• تجهیزات بندری: نصب جرثقیل‌های ساحلی، سیستم‌های جابجایی کانتینر و گاردریل‌های اسکله
• سازه‌های ورزشی: نصب سقف‌های معلق استادیوم، تیرهای سازه‌ای و صندلی‌های آمفی‌تئاتر

مشخصات فنی رول بولت HSA سایز 16

سایزهای موجود رول بولت HSA سایز 16

سایز ۱۰۰×۱۶

رول بولت انبساطی برای کاربردهای سنگین و نصب مستقیم. مناسب نصب براکت‌های فوق‌سنگین، ساپورت‌های قدرتمند، ماشین‌آلات متوسط و تجهیزات صنعتی.

• ضخامت قابل نصب: حداکثر ۳۰ میلی‌متر
• قطر مته: ۱۶ میلی‌متر
• عمق سوراخ: ۷۵ میلی‌متر
• جنس: فولاد گالوانیزه / استیل
• کاربرد: ماشین‌آلات متوسط، براکت سنگین، ساپورت قوی

سایز ۱۲۰×۱۶ (پُرفروش‌ترین)

پُرفروش‌ترین سایز برای کاربردهای صنعتی سنگین و پروژه‌های عمرانی. ایده‌آل برای نصب ماشین‌آلات سنگین، جرثقیل سقفی، ستون فولادی و سازه‌های فلزی بزرگ.

• ضخامت قابل نصب: حداکثر ۵۰ میلی‌متر
• قطر مته: ۱۶ میلی‌متر
• عمق سوراخ: ۹۵ میلی‌متر
• جنس: فولاد گالوانیزه / استیل
• کاربرد: جرثقیل، ستون فولادی، ماشین‌آلات سنگین

سایز ۱۴۰×۱۶

برای قطعات ضخیم‌تر و گیردهی عمیق‌تر در بتن سنگین. مناسب نصب تجهیزات فوق‌سنگین، استراکچرهای فلزی، پروفیل‌های بزرگ و ریل جرثقیل.

• ضخامت قابل نصب: حداکثر ۷۰ میلی‌متر
• قطر مته: ۱۶ میلی‌متر
• عمق سوراخ: ۱۱۰ میلی‌متر
• جنس: فولاد گالوانیزه / استیل
• کاربرد: استراکچر سنگین، ریل جرثقیل، پروفیل بزرگ

سایز ۱۶۰×۱۶

بلندترین رول بولت سایز 16 برای نصب از روی لایه‌های بسیار ضخیم و کاربردهای ویژه. مناسب اتصال از روی بیس‌پلیت فوق‌ضخیم، عایق صنعتی ضخیم و سازه‌های چندلایه پیچیده.

• ضخامت قابل نصب: حداکثر ۱۰۰ میلی‌متر
• قطر مته: ۱۶ میلی‌متر
• عمق سوراخ: ۱۴۰ میلی‌متر
• جنس: فولاد گالوانیزه / استیل
• کاربرد: بیس‌پلیت فوق‌ضخیم، عایق صنعتی، سازه ویژه

کدام طول را انتخاب کنم؟

فرمول محاسبه دقیق: ضخامت قطعه‌ای که می‌خواهید نصب کنید + حداقل ۸۰ میلی‌متر عمق گیردهی در بتن = طول مورد نیاز

نکته مهم: برای بارهای دینامیکی (لرزش، ارتعاش)، عمق گیردهی را 20% افزایش دهید.

ابزار مورد نیاز برای نصب حرفه‌ای

برای نصب صحیح رول بولت سایز 16، این ابزارها ضروری هستند:

1. دریل چکشی صنعتی قدرتمند: دریل حرفه‌ای با قدرت حداقل 1000 وات و قابلیت ضربه قوی برای سوراخ‌کاری بتن سنگین
2. مته فلکس کاربید تنگستن سایز ۱۶: مته با کیفیت برند معتبر، دقیقاً 16 میلی‌متر قطر
3. کمپرسور باد صنعتی: با فشار حداقل 6 بار برای تمیز کردن کامل گردوغبار داخل سوراخ
4. برس سیمی استوانه‌ای سایز ۱۶: برس مخصوص با قطر دقیق 16 میلی‌متر برای پاکسازی دیواره
5. چکش 800 گرمی یا 1 کیلوگرمی: برای جا زدن محکم و دقیق رول بولت
6. آچار تخت یا بکس سایز ۲۴: برای سفت کردن مهره M16
7. آچار تورک (ضروری و الزامی): برای کنترل دقیق گشتاور 40-60 نیوتن‌متر
8. ترازسنج و شاقول: برای اطمینان از عمود بودن کامل سوراخ
9. نقطه‌گذار یا مته مرکزی: برای علامت‌گذاری دقیق محل سوراخ
10. واشر DIN 6916: واشر بزرگ حرفه‌ای برای توزیع بهتر بار

راهنمای نصب گام‌به‌گام حرفه‌ای

مرحله ۱: بازرسی بتن و آماده‌سازی

قبل از شروع، کیفیت بتن را بررسی کنید. بتن باید حداقل کلاس C25/30 باشد و ترک نداشته باشد. از چکش برای تست صوتی استفاده کنید (بتن سالم صدای تیز می‌دهد).

مرحله ۲: علامت‌گذاری محل سوراخ

محل دقیق نصب را با نقطه‌گذار یا مته مرکزی روی سطح بتن مشخص کنید. فاصله از لبه بتن حداقل ۸۰ میلی‌متر و فاصله بین دو رول بولت حداقل ۹۶ میلی‌متر (6 برابر قطر) باشد. از شاقول برای اطمینان از عمودی بودن استفاده کنید.

مرحله ۳: سوراخ‌کاری دقیق

با دریل چکشی و مته کاربید تنگستن سایز ۱۶، سوراخی کاملاً عمود بر سطح ایجاد کنید. عمق سوراخ باید ۱۵ تا ۲۰ میلی‌متر بیشتر از عمق گیردهی رول بولت باشد. برای سایز 120×16، عمق سوراخ باید 95-100 میلی‌متر باشد. حین سوراخ‌کاری، دریل را عمود نگه دارید.

مرحله ۴: تمیزکاری حرفه‌ای حفره (بحرانی برای نصب صحیح)

این مرحله برای رول بولت سایز 16 بسیار بسیار مهم است! گردوغبار می‌تواند قدرت اتصال را تا ۷۰٪ کاهش دهد:

• ابتدا با کمپرسور باد (فشار 6 بار)، ذرات درشت را با فشار قوی خارج کنید
• سپس با برس سیمی استوانه‌ای 16 میلی‌متری، دیواره داخلی را به‌دقت و کامل تمیز کنید
• دوباره با کمپرسور، تمام گردوغبار باقیمانده را بیرون کنید
• این چرخه را حداقل ۴ تا ۵ بار تکرار کنید تا سوراخ کاملاً تمیز و بدون گردوغبار شود
• استفاده از مکش صنعتی همزمان با دمیدن باد، تمیزکاری را بسیار بهتر می‌کند
• سوراخ باید آنقدر تمیز باشد که با فوت کردن، هیچ گردی بیرون نیاید

مرحله ۵: قرار دادن رول بولت

رول بولت را داخل سوراخ قرار دهید و با ضربات محکم و یکنواخت چکش، آن را تا خط نشانه آبی رنگ فرو ببرید. مطمئن شوید کاملاً وارد شده و غلاف در راستای مناسب قرار دارد. غلاف نباید چرخش داشته باشد.

مرحله ۶: قرار دادن قطعه مورد اتصال

بیس‌پلیت، براکت، پروفیل یا صفحه فلزی را روی رول بولت قرار دهید. واشر DIN 6916 (واشر بزرگ حرفه‌ای) را حتماً استفاده کنید. اگر بیس‌پلیت ضخیم است، واشر معمولی کافی نیست.

مرحله ۷: سفت کردن مهره با آچار تورک (مهم‌ترین مرحله)

این مرحله حیاتی است و باید با دقت کامل انجام شود:

• آچار تورک را روی مهره قرار دهید
• ابتدا با گشتاور ۲۰ نیوتن‌متر شروع کنید (سفت‌کردن اولیه)
• به‌تدریج گشتاور را افزایش دهید: ۳۰، ۴۰ و در نهایت ۵۰-۶۰ نیوتن‌متر
• با سفت شدن مهره، بخش انبساطی رول بولت باز شده و به دیواره بتن فشار قوی وارد می‌کند
• هرگز از گشتاور بیشتر از 60 نیوتن‌متر استفاده نکنید، این کار باعث شکست رول بولت می‌شود
• اگر مهره خیلی راحت می‌چرخد و مقاومتی ندارد، ممکن است سوراخ بزرگ باشد یا تمیزکاری درست انجام نشده باشد

مرحله ۸: تست نهایی و بازرسی

پس از نصب کامل، اتصال را به‌دقت بازرسی کنید:

• رول بولت نباید هیچ چرخشی داشته باشد
• واشر باید کاملاً روی سطح فشرده شده باشد
• با کشیدن قطعه، مقاومت بالایی باید احساس کنید
• در صورت امکان، تست بار را با 1.5 برابر بار کاری انجام دهید
• برای کاربردهای حیاتی، بازرسی با دستگاه سونیک توصیه می‌شود

نکات طلایی برای نصب حرفه‌ای

• کیفیت مته حیاتی است: برای سایز 16 حتماً از مته کاربید تنگستن با کیفیت بالا استفاده کنید. مته کُند یا بی‌کیفیت باعث بزرگ شدن سوراخ و کاهش ۶۰٪ قدرت گیردهی می‌شود. مته را هر 50 سوراخ تعویض کنید.
• روی ترک و درز کار نکنید: رول بولت HSA فقط برای بتن بدون ترک طراحی شده. اگر بتن دارای ترک‌های ریز هم باشد، حتماً از انکر شیمیایی استفاده کنید.
• فاصله‌گذاری استاندارد: فاصله بین دو رول بولت حداقل ۹۶ میلی‌متر (6 برابر قطر)، فاصله از لبه حداقل ۸۰ میلی‌متر و فاصله از گوشه حداقل ۱۰۰ میلی‌متر باشد.
• استحکام بتن: بتن باید حداقل کلاس C25/30 باشد. برای بتن‌های ضعیف‌تر، ظرفیت باربری تا ۵۰٪ کاهش می‌یابد.
• بتن تازه: حداقل ۲۸ روز از زمان بتن‌ریزی گذشته باشد تا بتن به استحکام کامل 100% برسد. برای بتن‌های زیر 14 روز، نصب رول بولت ممنوع است.
• استفاده از واشر صحیح: برای بارهای فوق‌سنگین، واشر DIN 6916 (واشر گرد بزرگ) الزامی است. واشر معمولی DIN 125 فقط برای بارهای متوسط مناسب است.
• آب ندهید: هرگز داخل سوراخ آب نریزید، این کار باعث کاهش ۴۰٪ چسبندگی و ایجاد زنگ می‌شود.
• گشتاور دقیق: حتماً از آچار تورک استفاده کنید. گشتاور کمتر باعث بازشدن اتصال و بیشتر باعث شکست رزوه یا غلاف می‌شود.
• نصب در دمای مناسب: دمای محیط باید بین 5 تا 40 درجه سانتی‌گراد باشد. در دماهای زیر صفر، نصب توصیه نمی‌شود.
• بازرسی دوره‌ای: برای کاربردهای حیاتی (جرثقیل، پل، دکل)، بازرسی سالانه و سفت کردن مجدد مهره‌
