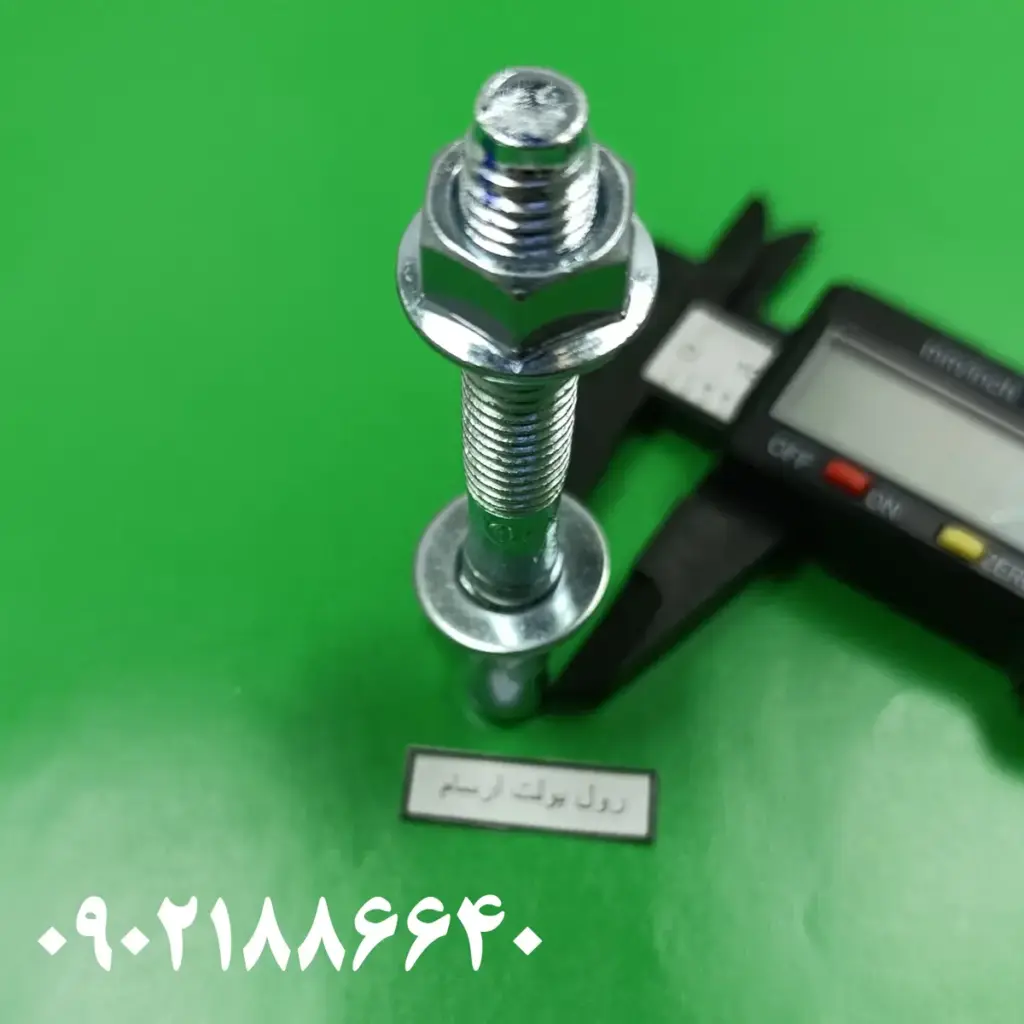

رول بولت HSA سایز 12: قدرتمندترین انکر مکانیکی برای پروژه‌های صنعتی و سازه‌های سنگین

رول بولت HSA سایز 12 میلیمتر (M12) بزرگ‌ترین و قدرتمندترین سایز در خانواده رول بولت‌های HSA است. این پیچ انبساطی با قطر 12 میلیمتر، ویژه کاربردهای فوق‌سنگین صنعتی، نصب ماشین‌آلات، اتصال سازه‌های فلزی به بتن، و پروژه‌های عمرانی طراحی شده است. با ظرفیت باربری کششی تا 15 کیلونیوتن و برشی تا 12 کیلونیوتن، این رول بولت انتخاب حرفه‌ای‌ترین مهندسان و پیمانکاران است.

کاربردهای رول بولت HSA سایز 12: برای چه پروژه‌هایی؟

سایز 12 میلیمتر برای سنگین‌ترین کاربردهای صنعتی و ساختمانی مناسب است:

• نصب ماشین‌آلات صنعتی: فیکس کردن دستگاه‌های سنگین در کارخانه، پرس صنعتی، اسیب، کمپرسور و موتورهای بزرگ
• سازه‌های فلزی سنگین: اتصال ستون‌های فلزی، تیرآهن، IPE، UNP و نبشی به فونداسیون بتنی
• تجهیزات مکانیکی: نصب جرثقیل سقفی، مونوریل، پلی‌آست، تله‌فریک و تجهیزات باربری
• پل و زیرگذر: اتصال گاردریل، نرده، ساپورت و المان‌های فلزی پل‌ها
• دکل و آنتن: پایه دکل‌های مخابراتی، آنتن‌های بزرگ و برج‌های روشنایی
• سیستم‌های HVAC صنعتی: نصب چیلر، کولینگ تاور، فن صنعتی و کانال‌های بزرگ تهویه
• صنایع نفت و گاز: اتصال پایپ رک، کابل تری، لوله‌کشی صنعتی و ساپورت‌های پتروشیمی
• سیستم‌های حمل‌ونقل: ریل‌های بارگیری، ساپورت نوار نقاله و سیستم‌های کانوایر
• تابلو برق صنعتی: نصب پانل‌های سنگین MV، LV و تابلوهای فشار قوی
• تجهیزات آزمایشگاهی: میز ارتعاش، دستگاه تست مواد و تجهیزات تحقیقاتی سنگین

مشخصات فنی رول بولت HSA سایز 12

سایزهای موجود رول بولت HSA سایز 12

سایز 90×12

کوتاه‌ترین طول سایز 12 برای نصب مستقیم بدون فاصله‌گذار. مناسب اتصال نبشی، پلیت و قطعات فلزی به بتن.

• ضخامت قابل نصب: حداکثر 20 میلیمتر
• قطر مته: 12 میلیمتر
• عمق سوراخ: 60 میلیمتر
• کاربرد: اتصالات مستقیم، نبشی، پایه دستگاه

سایز 120×12

پُرکاربردترین سایز برای پروژه‌های صنعتی و نصب ماشین‌آلات. تعادل عالی بین طول و قدرت باربری.

• ضخامت قابل نصب: حداکثر 40 میلیمتر
• قطر مته: 12 میلیمتر
• عمق سوراخ: 90 میلیمتر
• کاربرد: ماشین‌آلات متوسط، جرثقیل، ساپورت سقفی

سایز 140×12

برای نصب از روی فلنج و پایه‌های ضخیم. محبوب در صنایع پتروشیمی و نفت‌وگاز.

• ضخامت قابل نصب: حداکثر 60 میلیمتر
• قطر مته: 12 میلیمتر
• عمق سوراخ: 110 میلیمتر
• کاربرد: فلنج، بیس پلیت، پایپ رک، کابل تری

سایز 160×12

بلندترین رول بولت HSA سایز 12 برای نصب از روی عایق، لایه‌های ضخیم و فونداسیون بزرگ.

• ضخامت قابل نصب: حداکثر 80 میلیمتر
• قطر مته: 12 میلیمتر
• عمق سوراخ: 130 میلیمتر
• کاربرد: ماشین‌آلات سنگین، چیلر، کمپرسور صنعتی

جدول انتخاب طول مناسب

فرمول محاسبه: طول مورد نیاز = ضخامت قطعه + حداقل 70 میلیمتر عمق گیردهی در بتن

راهنمای کامل نصب رول بولت HSA سایز 12

ابزار مورد نیاز

1. دریل چکشی قدرتمند: حداقل 850 وات برای سوراخ‌کاری بتن مسلح
2. مته فلکس سایز 12: دقیقاً 12 میلیمتر، کیفیت حرفه‌ای
3. کمپرسور باد یا دمنده: برای پاکسازی کامل حفره
4. برس سیمی فولادی: تمیزکاری دیواره سوراخ
5. چکش 500 گرمی: کوبیدن رول بولت
6. آچار بکس یا تخت 19: سفت کردن مهره M12
7. آچار تورک (ضروری): تنظیم گشتاور 40-50 نیوتن‌متر
8. تراز و متر: علامت‌گذاری دقیق

مراحل نصب گام‌به‌گام

مرحله 1: بررسی بتن پایه

بتن باید حداقل 28 روز عمل‌آوری شده باشد. مقاومت فشاری حداقل C20/25 (200 کیلوگرم بر سانتیمتر مربع). بتن نباید ترک خورده یا آسیب دیده باشد. برای بتن ترک‌دار از رول بولت شیمیایی استفاده کنید.

مرحله 2: علامت‌گذاری و اندازه‌گیری

فاصله از لبه بتن: حداقل 60 میلیمتر. فاصله بین دو رول بولت: حداقل 72 میلیمتر. از تراز لیزری برای دقت استفاده کنید. با مداد یا سنبه محل را نشانه‌گذاری کنید.

مرحله 3: سوراخ‌کاری حرفه‌ای

مته 12 میلیمتر را در دریل چکشی نصب کنید. دریل را کاملاً عمود بر سطح نگه دارید. با سرعت متوسط و فشار یکنواخت سوراخ کنید. عمق سوراخ: 5-10 میلیمتر بیشتر از عمق گیردهی. برای سایز 120 میلیمتر: عمق سوراخ 80-85 میلیمتر.

نکته مهم: هر 20 ثانیه مته را بیرون بکشید تا گرمای زیاد از بین برود و گردوغبار خارج شود.

مرحله 4: تمیزکاری دقیق (خیلی مهم)

این مرحله برای سایز 12 حیاتی است. گردوغبار می‌تواند تا 60٪ ظرفیت باربری را کاهش دهد:

1. با کمپرسور باد (فشار 6 بار) سوراخ را 10 ثانیه فوت کنید
2. برس سیمی را داخل سوراخ فرو ببرید و دیواره را بسابید
3. دوباره با کمپرسور فوت کنید
4. این چرخه را 3 بار تکرار کنید
5. سوراخ باید کاملاً تمیز و بدون گرد باشد

مرحله 5: نصب رول بولت

رول بولت را داخل سوراخ قرار دهید. با ضربات چکش، آن را کاملاً فرو ببرید. لبه واشر باید با سطح بتن هم‌تراز شود. اگر با مقاومت زیاد مواجه شدید، سوراخ را دوباره تمیز کنید.

مرحله 6: نصب قطعه

پلیت، فلنج یا قطعه فلزی را روی رول بولت قرار دهید. سوراخ قطعه باید 13-14 میلیمتر باشد (1-2 میلیمتر بزرگ‌تر از M12).

مرحله 7: سفت‌کردن با آچار تورک

با آچار، مهره را تا انتها بچرخانید. سپس آچار تورک را روی 40-50 نیوتن‌متر تنظیم کنید. در مرحله اول گشتاور 25 نیوتن‌متر اعمال کنید. بعد از 5 دقیقه، گشتاور نهایی 40-50 نیوتن‌متر بزنید. صدای کلیک آچار تورک نشانه تکمیل است.

توجه: سفت کردن بیش از حد باعث شکسته شدن رول بولت یا ترک خوردن بتن می‌شود.

نکات کلیدی برای نصب صحیح

• مته‌های فرسوده: هرگز از مته کُند استفاده نکنید. مته کُند سوراخ را بزرگ‌تر می‌کند و باعث کاهش 40٪ قدرت می‌شود
• بتن مسلح: اگر به آرماتور برخورد کردید، محل را تغییر دهید. سوراخ‌کاری روی میلگرد باعث ضعف سازه می‌شود
• دمای محیط: نصب در دمای 5 تا 40 درجه سانتیگراد انجام شود
• بارگذاری: حداقل 24 ساعت بعد از نصب بارگذاری کامل انجام شود
• بتن تازه: روی بتن کمتر از 28 روز نصب نکنید
• بتن ترک‌دار: برای بتن با ترک بیش از 0.3 میلیمتر از انکر شیمیایی استفاده کنید
• محیط مرطوب: در محیط‌های مرطوب، ساحلی یا صنایع شیمیایی، مدل استیل 304 را انتخاب کنید

مزایای رول بولت HSA سایز 12

• بالاترین ظرفیت باربری: تا 15 کیلونیوتن کشش و 12 کیلونیوتن برش
• مناسب بارهای دینامیکی: تحمل ارتعاش و ضربه در حد معقول
• نصب سریع: بدون زمان انتظار، آماده بارگذاری
• قابل بازکردن: در صورت نیاز می‌توان مهره را باز کرد
• اقتصادی: هزینه پایین‌تر نسبت به انکرهای شیمیایی
• تأییدیه ETA: استانداردهای اروپایی و مقاومت در برابر آتش
• دسترسی آسان: قطعات یدکی و جایگزین به راحتی موجود است

مقایسه رول بولت HSA با سایر انکرها

محاسبه تعداد رول بولت مورد نیاز

برای محاسبه تعداد رول بولت، وزن دستگاه یا سازه را محاسبه کنید:

فرمول: تعداد رول بولت = (وزن کل × ضریب اطمینان 3) ÷ (ظرفیت هر رول بولت)

مثال: دستگاهی با وزن 2000 کیلوگرم:

• بار کل = 2000 × 3 = 6000 کیلوگرم
• ظرفیت هر رول بولت M12 = 1200 کیلوگرم
• تعداد = 6000 ÷ 1200 = 5 عدد (حداقل)
• توصیه: 6-8 عدد برای توزیع یکنواخت بار

هشدارها و محدودیت‌ها

• برای بارهای دینامیکی شدید (ضربه، انفجار) از انکر شیمیایی استفاده کنید
• در محیط‌های خورنده شدید (اسید، قلیا) مدل استیل 316 را انتخاب کنید
• برای دمای بالای 150 درجه، مشاوره فنی بگیرید
• فاصله از لبه و فاصله بین رول بولت‌ها را رعایت کنید
• برای بتن‌های سبک (C12/15) از رول بولت شیمیایی استفاده کنید
• رول بولت HSA فقط برای بتن بدون ترک است
• بارگذاری جانبی (برشی) باید محاسبه شود

استانداردها و گواهینامه‌ها

• ETA (European Technical Assessment): تأییدیه فنی اروپا برای بتن بدون ترک
• DIN 1045: استاندارد آلمانی بتن مسلح
• EN 1992 (Eurocode 2): طراحی سازه‌های بتنی
• مقاومت در برابر آتش: تا 500 درجه سانتیگراد بدون از دست دادن ظرفیت باربری
• ISO 9001: کنترل کیفیت تولید

نگهداری و بازرسی

برای پروژه‌های حساس و صنعتی:

• هر 6 ماه بازرسی بصری انجام دهید
• آچار تورک را هر سال کالیبره کنید
• در صورت مشاهده زنگ‌زدگی، رول بولت را تعویض کنید
• اتصالات سست را فوراً سفت کنید
• در محیط‌های شیمیایی، بازرسی ماهانه انجام شود

خرید و سفارش

هنگام خرید رول بولت HSA سایز 12 به موارد زیر توجه کنید:

• برند معتبر با گواهینامه ETA
• روکش گالوانیزه یکنواخت و بدون نقص
• رزوه‌های منظم و بدون خط‌وخش
• واشر استاندارد DIN 125 همراه محصول
• بسته‌بندی استاندارد (معمولاً 25 یا 50 عددی)
• نصب نمونه آزمایشی قبل از سفارش عمده

نکته نهایی: رول بولت HSA سایز 12 قدرتمندترین انکر مکانیکی برای پروژه‌های صنعتی است. اما برای کاربردهای فوق‌سنگین یا بتن ترک‌دار، انکر شیمیایی گزینه بهتری است و یا سایز ۱۴.
