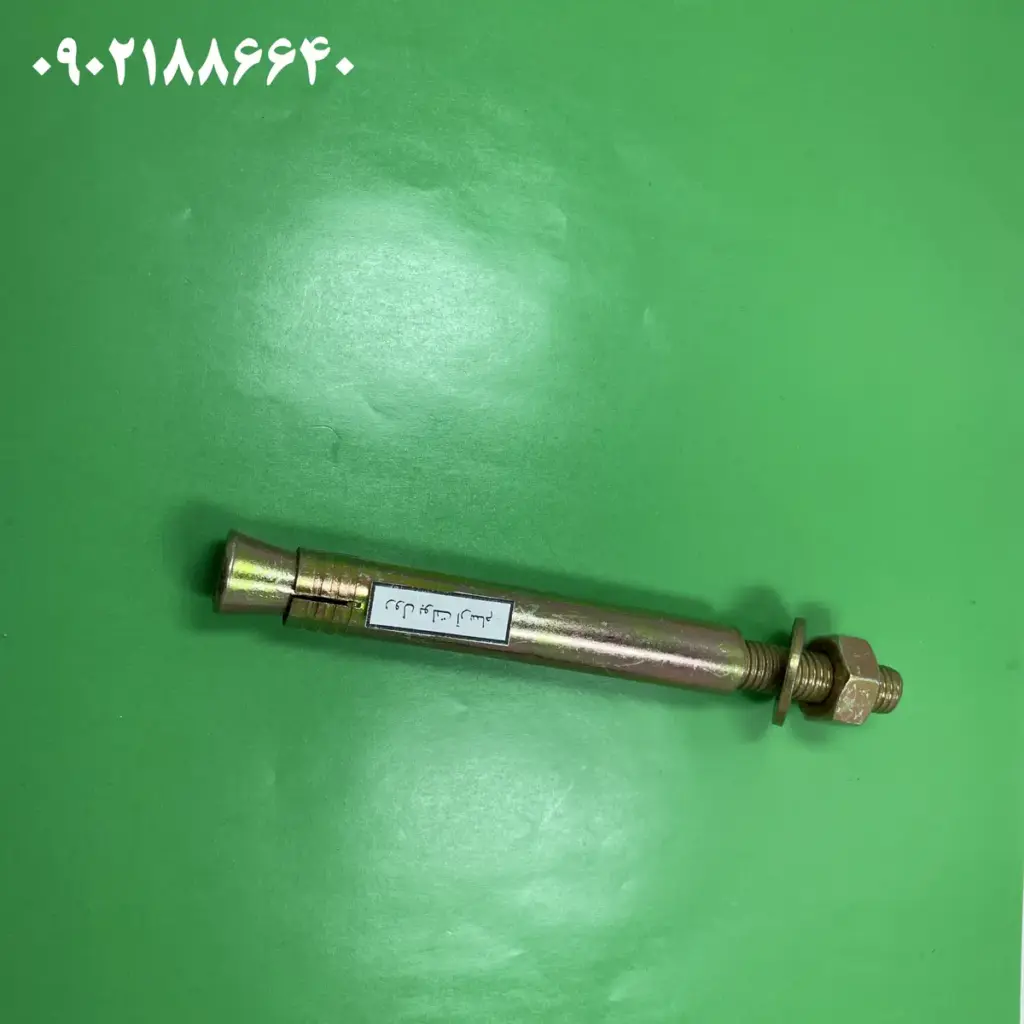

رول بولت غلافی سایز 12
رول بولت غلافی سایز 12: انتخاب اقتصادی برای اتصالات متوسط تا سنگین در بتن و آجر
رول بولت غلافی سایز 12 میلیمتر، انکر انبساطی ایرانی با قیمت مقرونبهصرفه برای اتصالات متوسط تا سنگین در بتن، آجر و سنگ. این محصول با قطر M12 و غلاف بلند، گزینه مناسبی برای نصب قفسهبندی صنعتی، ساپورت تاسیسات، کمپرسور کولر گازی، پایه دستگاههای صنعتی و تجهیزات متوسط است. نصب با مته 16 میلیمتر، ظرفیت باربری بالا، قیمت 40٪ ارزانتر از HSA، روکش گالوانیزه زرد رنگ. سایزهای 60، 80، 100 و 120 میلیمتر.
برای پروژههایی که نیاز به اتصالات قوی اما با بودجه محدود دارند، رول بولت غلافی سایز 12 میلیمتر انتخابی هوشمندانه است. این محصول ساخت ایران با ظرفیت باربری مناسب و قیمت اقتصادی، برای کاربردهای صنعتی و ساختمانی طراحی شده است.
رول بولت غلافی سایز 12 چیست؟
رول بولت غلافی یا انکر غلافدار یک نوع انکر مکانیکی انبساطی است که از چهار قسمت اصلی تشکیل شده:
- پیچ یا ساقه رزوهدار: با قطر M12 و طولهای مختلف
- غلاف چاکدار فلزی: قسمت انبساطی که در دیواره بتن گیر میکند
- واشر تخت فولادی: برای توزیع یکنواخت فشار
- مهره ششگوش: برای سفت کردن و ایجاد نیروی انبساطی
هنگام سفت کردن مهره، ساقه پیچ به داخل غلاف کشیده میشود و باعث باز شدن غلاف و فشار به دیواره سوراخ میگردد. این مکانیزم، اتصال محکمی ایجاد میکند.
تفاوت رول بولت غلافی با رول بولت HSA چیست؟
رول بولت غلافی سایز 12 با رول بولت HSA تفاوتهای اساسی دارد:
| ویژگی | رول بولت غلافی سایز 12 | رول بولت HSA سایز 12 |
|---|---|---|
| قطر مته مورد نیاز | 16 میلیمتر | 12 میلیمتر |
| قیمت | اقتصادیتر (40-50٪ ارزانتر) | گرانتر ولی سرعت نصب بالاتر |
| زمان نصب | بیشتر (سوراخ بزرگتر) | سریعتر |
| ظرفیت باربری | متوسط تا خوب | عالی (30-40٪ بیشتر) |
| کیفیت ساخت | متغیر (بسته به برند ایرانی) | استاندارد اروپایی |
| قابلیت دمونتاژ | بله (آسانتر) | محدود |
| رنگ روکش | زرد (گالوانیزه زرد رنگ) | خاکستری یا نقرهای |
نکته مهم: با وجود قیمت پایینتر، هزینه کلی نصب (زمان کار، مصرف مته بزرگتر، برق دریل) را نیز در نظر بگیرید. برای پروژههای بزرگ یا حساس، رول بولت HSA ممکن است گزینه اقتصادیتری باشد.
این رول بولت برای چه کارهایی مناسب است؟
رول بولت غلافی سایز 12 میلیمتر برای کاربردهای متوسط تا سنگین طراحی شده است:
- کمپرسور کولر گازی: پرکاربردترین استفاده – نگهدارنده کمپرسور روی دیوار بتنی
- قفسهبندی صنعتی: قفسههای انبار، فروشگاه و کارگاه با بار متوسط
- ساپورت تاسیسات: لولهکشی سنگین، داکت تهویه بزرگ و کانالهای صنعتی
- پایه دستگاههای صنعتی: موتورها، پمپها، الکتروموتورها و تجهیزات کارگاهی
- سازههای فلزی: اتصال نبشی، پروفیل، براکتها و استراکچرهای فلزی به بتن
- تجهیزات ورزشی: بارفیکس، حلقه، نردبان دیواری و دستگاههای بدنسازی
- رادیاتور و پکیج: نصب رادیاتورهای سنگین و پکیج دیواری
- کابینت آشپزخانه: کابینتهای سنگین و ضخیم روی دیوار بتن
- سینی کابل و جامبو: نگهدارنده سینی کابلهای سنگین در صنایع
توجه: این محصول برای بارهای دینامیکی شدید (ارتعاش، ضربه مکرر) یا کاربردهای سازهای حساس مناسب نیست. برای چنین مواردی از رول بولت HSA یا HKD استفاده کنید.
مشخصات فنی رول بولت غلافی سایز 12
| قطر پیچ (رزوه) | M12 (12 میلیمتر) |
| قطر غلاف | 16 میلیمتر |
| قطر سوراخ مورد نیاز | 16 میلیمتر (مته بتن کن) |
| عمق مؤثر گیردهی | 40 تا 80 میلیمتر (بسته به طول) |
| حداقل ضخامت بتن | 120 میلیمتر (2 برابر عمق گیردهی) |
| گشتاور سفتکردن | 30 تا 40 نیوتنمتر |
| جنس | فولاد کربنی گرید 5.6 با روکش گالوانیزه زرد |
| نوع واشر | واشر تخت فولادی گالوانیزه |
| بار کششی توصیهشده | 7 تا 10 کیلونیوتن (700 تا 1000 کیلوگرم) |
| بار برشی توصیهشده | 6 تا 8 کیلونیوتن |
| محل تولید | ایران (برندهای مختلف) |
| استاندارد | مطابق استاندارد ملی ایران شماره 14761 |
نکته: این مقادیر برای بتن با مقاومت فشاری حداقل C20/25 (200 کیلوگرم بر سانتیمتر مربع) است. برای مصالح ضعیفتر یا آجر، ضریب اطمینان بیشتری اعمال کنید.
سایزهای موجود رول بولت غلافی سایز 12
سایز 60×12
کوتاهترین طول برای نصب سریع روی سطوح نازک. مناسب نصب براکتهای سبک، تابلوها و پایههای کوچک که ضخامت کمی دارند.
- ضخامت قابل نصب: حداکثر 10 میلیمتر
- قطر مته: 16 میلیمتر
- عمق سوراخ: 55 میلیمتر
- عمق گیردهی در بتن: 40 میلیمتر
- کاربرد اصلی: قفسه سبک، براکت نازک، تابلوی کوچک
سایز 80×12
سایز متوسط برای کاربردهای عمومی. مناسب نصب کمپرسور کولر گازی، براکتهای متوسط و ساپورت لولهکشی.
- ضخامت قابل نصب: حداکثر 25 میلیمتر
- قطر مته: 16 میلیمتر
- عمق سوراخ: 65 میلیمتر
- عمق گیردهی در بتن: 50 میلیمتر
- کاربرد اصلی: کمپرسور کولر، براکت متوسط، ساپورت لوله، پایه موتور کوچک
سایز 100×12 (پُرفروشترین)
پرفروشترین سایز برای کاربردهای صنعتی و ساختمانی. ایدهآل برای نصب رادیاتور، قفسهبندی صنعتی، پایه دستگاههای سنگین و ساپورت تاسیساتی.
- ضخامت قابل نصب: حداکثر 40 میلیمتر
- قطر مته: 16 میلیمتر
- عمق سوراخ: 75 میلیمتر
- عمق گیردهی در بتن: 60 میلیمتر
- کاربرد اصلی: رادیاتور، قفسهبندی صنعتی، پایه دستگاه صنعتی، داکت بزرگ، سینی کابل
سایز 120×12
بلندترین طول برای نصب از روی لایههای ضخیم. مناسب نصب سازههای فلزی، اتصال از روی عایق و نماهای ضخیم.
- ضخامت قابل نصب: حداکثر 60 میلیمتر
- قطر مته: 16 میلیمتر
- عمق سوراخ: 90 میلیمتر
- عمق گیردهی در بتن: 70 میلیمتر
- کاربرد اصلی: نبشی و پروفیل، نصب روی عایق ضخیم، نما و پوشش دیواری، ساپورت بسیار سنگین
کدام طول را انتخاب کنم؟
| طول | ضخامت قابل نصب | کاربرد اصلی |
|---|---|---|
| 60 میلیمتر | تا 10 میلیمتر | براکت سبک، تابلو کوچک، پایه نازک |
| 80 میلیمتر | تا 25 میلیمتر | کمپرسور کولر، براکت متوسط، ساپورت لوله، موتور کوچک |
| 100 میلیمتر | تا 40 میلیمتر | رادیاتور، قفسه صنعتی، پایه دستگاه، داکت، سینی کابل |
| 120 میلیمتر | تا 60 میلیمتر | نبشی و پروفیل، عایق ضخیم، نما، ساپورت بسیار سنگین |
فرمول محاسبه: ضخامت قطعه + عمق گیردهی مورد نیاز (حداقل 60 میلیمتر برای سایز 12) + 10 میلیمتر اضافی = طول مورد نیاز
مثال: برای نصب براکتی با ضخامت 30 میلیمتر: 30 + 60 + 10 = 100 میلیمتر → رول بولت 100×12 مناسب است
ابزار مورد نیاز برای نصب
قبل از شروع کار، این ابزارها را آماده کنید:
- دریل چکشی قدرتمند (هامر): با حداقل 850 وات برای سوراخکاری 16 میلیمتری
- مته بتن کن سایز 16: دقیقاً 16 میلیمتر (مته تیز و با کیفیت)
- فوتک یا کمپرسور باد: برای تمیز کردن گردوغبار (بسیار مهم)
- برس سیمی: برای پاکسازی کامل دیواره حفره
- چکش: برای جا زدن رول بولت در سوراخ
- آچار تخت یا بکس سایز 19: برای سفت کردن مهره M12
- آچار تورک (توصیه میشود): برای کنترل دقیق گشتاور 30-40 نیوتنمتر
- متر و خطکش: برای علامتگذاری دقیق
راهنمای نصب گامبهگام
مرحله 1: برنامهریزی و علامتگذاری
محل دقیق نصب را با مداد روی سطح بتن یا آجر مشخص کنید. نکات مهم:
- فاصله از لبه بتن حداقل 60 میلیمتر (5 برابر قطر غلاف)
- فاصله بین دو رول بولت حداقل 96 میلیمتر (6 برابر قطر غلاف)
- از تراز استفاده کنید تا سوراخها کاملاً عمود باشند
- روی درز ملات دیوار آجری سوراخ نزنید – فقط روی آجر
مرحله 2: سوراخکاری
با دریل چکشی و مته 16 میلیمتری، سوراخی کاملاً عمود بر سطح ایجاد کنید:
- عمق سوراخ باید 5 تا 10 میلیمتر بیشتر از عمق گیردهی رول بولت باشد
- دریل را عمود نگه دارید و با فشار یکنواخت کار کنید
- از مته تیز و با کیفیت استفاده کنید – مته کُند سوراخ نامرتب ایجاد میکند
- برای بتن سخت، هر چند ثانیه مته را بیرون بیاورید تا خنک شود
هشدار: عینک ایمنی، دستکش و ماسک حتماً استفاده کنید. گردوغبار بتن برای ریهها مضر است.
مرحله 3: تمیزکاری حفره (بسیار حیاتی)
این مرحله مهمترین مرحله نصب است! گردوغبار داخل سوراخ میتواند قدرت اتصال را تا 60 درصد کاهش دهد:
- ابتدا با فوتک یا کمپرسور باد، گردوغبار درشت را خارج کنید (چندین بار)
- برس سیمی را داخل سوراخ فرو کنید و با حرکت دورانی دیواره را کاملاً تمیز کنید
- دوباره با فوتک یا کمپرسور، ذرات باقیمانده را خارج کنید
- این چرخه را حداقل 3 بار تکرار کنید تا سوراخ کاملاً تمیز شود
- سوراخ را از داخل بررسی کنید – باید دیواره صاف و تمیز باشد
نکته: اگر با کمپرسور باد کار میکنید، مطمئن شوید فشار باد کافی است. فوتک دستی برای سوراخهای عمیق کافی نیست.
مرحله 4: قرار دادن رول بولت
رول بولت را به همراه غلاف داخل سوراخ قرار دهید:
- مهره و واشر را کمی شل کنید تا رول بولت راحتتر وارد شود
- رول بولت را با دست تا جایی که میتوانید فشار دهید
- با ضربات ملایم و یکنواخت چکش، آن را تا انتها فرو ببرید
- مطمئن شوید لبه غلاف با سطح دیوار همتراز یا کمی فرورفته است
توجه: اگر رول بولت خیلی سخت وارد میشود، بیرون بکشید و سوراخ را بررسی کنید. ممکن است قطر سوراخ کوچکتر از 16 میلیمتر یا دیواره ناصاف باشد.
مرحله 5: قرار دادن قطعه مورد اتصال
براکت، صفحه فلزی، نبشی یا قطعه مورد نظر را روی رول بولت قرار دهید:
- مطمئن شوید سوراخ براکت با پیچ رول بولت همراستا است
- واشر را روی پیچ قرار دهید (اگر قبلاً نگذاشتهاید)
- براکت را در موقعیت صحیح تراز کنید
مرحله 6: سفت کردن مهره (مرحله نهایی)
با آچار، مهره را در جهت ساعتگرد بچرخانید:
- ابتدا با دست مهره را تا جایی که میتوانید بپیچید
- سپس با آچار، بهتدریج و با فشار یکنواخت سفت کنید
- با سفت شدن مهره، مخروط پیچ به داخل غلاف کشیده میشود
- غلاف باز شده و به دیواره بتن فشار میآورد
- گشتاور نهایی: 30 تا 40 نیوتنمتر (با آچار تورک)
هشدار: مهره را بهتدریج و یکنواخت سفت کنید. سفت کردن ناگهانی یا بیش از حد ممکن است باعث شکستن غلاف، بتن یا پیچ شود. اگر احساس کردید مهره دیگر نمیچرخد یا صدای ترک آمد، فوراً متوقف شوید.
نکات طلایی برای نصب حرفهای
- مته تیز استفاده کنید: مته کُند سوراخ بزرگتر و نامرتب ایجاد میکند که قدرت گیردهی را تا 50٪ کاهش میدهد
- روی درز ملات کار نکنید: در دیوار آجری حتماً سوراخ را روی آجر بزنید نه روی درز سیمان – ملات استحکام کافی ندارد
- فاصله کافی رعایت کنید: حداقل 6 برابر قطر غلاف (96 میلیمتر) بین دو رول بولت – فاصله کمتر باعث تداخل نیروها و کاهش ظرفیت میشود
- بتن تازه مناسب نیست: حداقل 28 روز از بتنریزی گذشته باشد تا بتن به مقاومت نهایی برسد
- بتن ترکدار: برای بتن با ترکهای بزرگتر از 0.3 میلیمتر، از رول بولت شیمیایی استفاده کنید
- رطوبت را کنترل کنید: سطح را خشک نگه دارید و از نصب روی سطوح خیس یا یخزده خودداری کنید
- سوراخ عمود باشد: سوراخ کج باعث کاهش شدید ظرفیت باربری میشود
- سایز
۶۰×۱۲, ۸۰×۱۲, ۱۰۰×۱۲, ۱۲۰×۱۲
