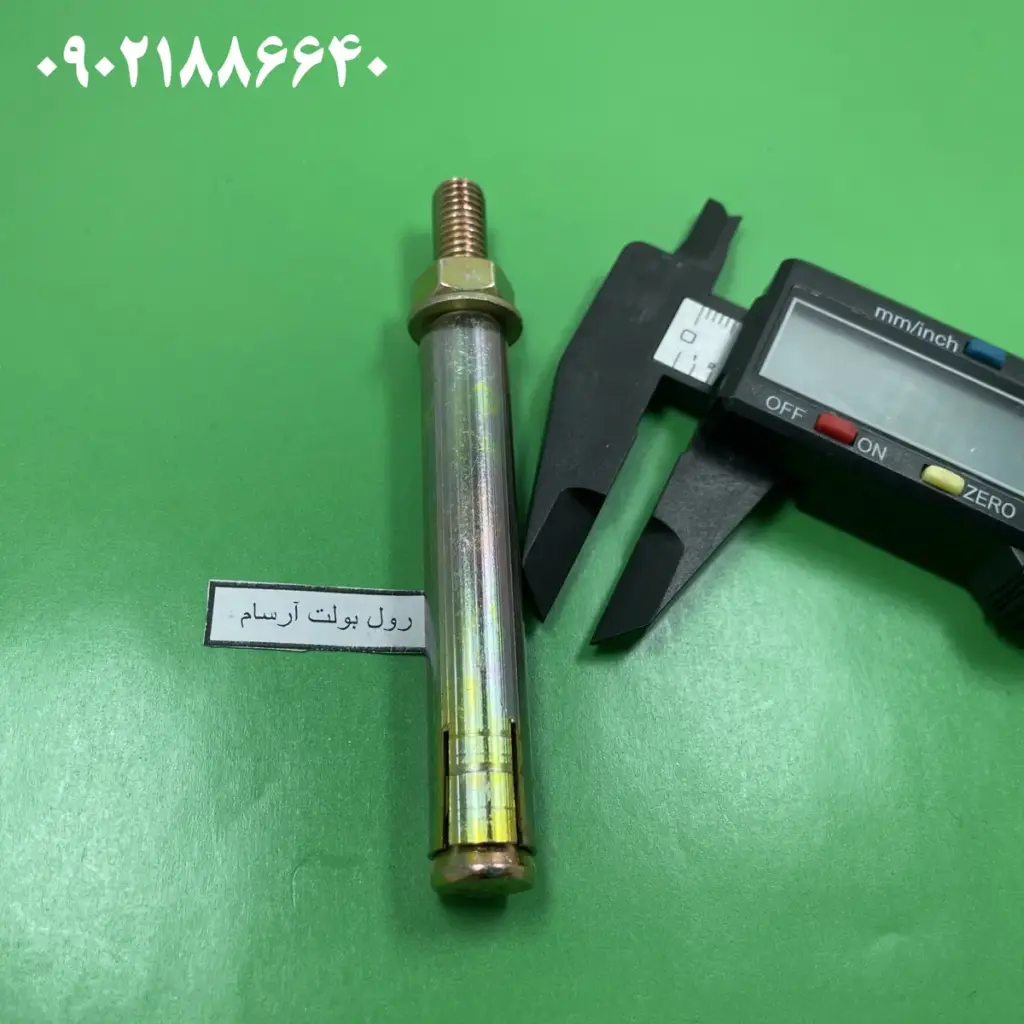

رول بولت غلافی سایز ۱۰
رول بولت غلافی سایز 10: راهکار اقتصادی برای اتصالات متوسط در بتن و آجر
رول بولت غلافی سایز 10 میلیمتر، انکر انبساطی اقتصادی و پرکاربرد برای اتصالات متوسط در بتن، آجر و سنگ. این محصول ایرانی با قطر M10 و غلاف بلند، گزینه مناسبی برای نصب داکت تهویه، سینی کابل، قفسهبندی معمولی، ساپورتهای سبک و تجهیزات غیرسازهای است. نصب ساده با مته 14 میلیمتر، قیمت اقتصادیتر از HSA، روکش گالوانیزه ضدزنگ. سایزهای 60، 80، 100، 120 و 150 میلیمتر.
اگر به دنبال راهکاری اقتصادی برای اتصال تجهیزات متوسط به سطوح بتنی و آجری هستید، رول بولت غلافی سایز 10 میلیمتر انتخابی مناسب است. این محصول ساخت ایران با قیمت مقرونبهصرفه، برای کاربردهای غیرحساس و بارهای متوسط طراحی شده است.
رول بولت غلافی چیست و چه تفاوتی با HSA دارد؟
رول بولت غلافی یک نوع انکر مکانیکی انبساطی است که با استفاده از مکانیزم گسترش غلاف در دیواره سوراخ، گیرایی ایجاد میکند. تفاوت اصلی آن با رول بولت HSA در این است:
- غلاف بلندتر و جدا از بدنه: غلاف قابل انفصال است و میتوان آن را دمونتاژ کرد
- قطر سوراخ بزرگتر: برای سایز M10 نیاز به مته 14 میلیمتری دارد (در HSA مته 10 میلیمتری کافی است)
- قیمت پایینتر: حدود 40 درصد ارزانتر از رول بولت HSA
- سرعت نصب کمتر: سوراخکاری بزرگتر زمان بیشتری میبرد
- ظرفیت باربری مشابه: برای کاربردهای غیرحساس عملکرد قابل قبولی دارد
نکته: با وجود قیمت پایینتر، هزینه نصب (زمان سوراخکاری و مصرف مته) باید در نظر گرفته شود. برای پروژههای بزرگ، رول بولت HSA ممکن است انتخاب اقتصادیتری باشد.
این رول بولت برای چه کارهایی مناسب است؟
رول بولت غلافی سایز 10 میلیمتر برای کاربردهای غیرحساس با بار متوسط طراحی شده است:
- سینی کابل و داکت تهویه: نصب کانالهای تاسیساتی سبک تا متوسط
- قفسهبندی معمولی: قفسههای انبار، فروشگاه و آشپزخانه با بار معمولی
- ساپورت لولهکشی: نگهدارنده لولههای آب، فاضلاب و گاز
- تابلوهای راهنما: تابلوهای اطلاعرسانی و سبک در فضاهای عمومی
- کابینت دیواری سبک: کابینتهای کوچک و متوسط روی دیوار
- رول پلاک و نگهدارنده: اتصال رول پلاک به دیوار برای آویزان کردن وسایل سبک
- پایه دستگاههای سبک: نصب موتورهای کوچک، پمپهای سبک و تجهیزات غیرصنعتی
توجه: این محصول برای کاربردهای سازهای، بارهای سنگین یا بارهای دینامیکی (ارتعاش، ضربه) مناسب نیست.
مشخصات فنی رول بولت غلافی سایز 10
| قطر پیچ (رزوه) | M10 (10 میلیمتر) |
| قطر غلاف | 14 میلیمتر |
| قطر سوراخ مورد نیاز | 14 میلیمتر (مته بتن کن) |
| عمق مؤثر گیردهی | 40 تا 70 میلیمتر (بسته به طول) |
| حداقل ضخامت بتن | 100 میلیمتر (2 برابر عمق گیردهی) |
| گشتاور سفتکردن | 20 تا 30 نیوتنمتر |
| جنس | فولاد کربنی با روکش گالوانیزه |
| نوع واشر | واشر تخت فولادی |
| بار کششی توصیهشده | 5 تا 7 کیلونیوتن (500 تا 700 کیلوگرم) |
| بار برشی توصیهشده | 4 تا 6 کیلونیوتن |
| استاندارد تولید | مطابق استاندارد ملی ایران شماره 14761 |
نکته: این مقادیر برای بتن با مقاومت حداقل 200 کیلوگرم بر سانتیمتر مربع است. برای مصالح ضعیفتر، مقادیر کمتری را در نظر بگیرید.
سایزهای موجود رول بولت غلافی سایز 10
سایز 60×10
کوتاهترین طول برای نصب سریع روی سطوح نازک. مناسب نصب قفسههای سبک، تابلوهای کوچک و رول پلاکهای دیواری.
- ضخامت قابل نصب: حداکثر 10 میلیمتر
- قطر مته: 14 میلیمتر
- عمق سوراخ: 55 میلیمتر
- عمق گیردهی: 40 میلیمتر
سایز 80×10
سایز پرکاربرد برای کاربردهای عمومی و خانگی. ایدهآل برای نصب قفسه، کابینت سبک و ساپورت لولهکشی.
- ضخامت قابل نصب: حداکثر 20 میلیمتر
- قطر مته: 14 میلیمتر
- عمق سوراخ: 65 میلیمتر
- عمق گیردهی: 50 میلیمتر
سایز 100×10 (پُرفروشترین)
پرفروشترین سایز برای کاربردهای صنعتی و ساختمانی سبک. مناسب نصب سینی کابل، داکت تهویه، قفسهبندی متوسط و ساپورت تاسیساتی.
- ضخامت قابل نصب: حداکثر 35 میلیمتر
- قطر مته: 14 میلیمتر
- عمق سوراخ: 75 میلیمتر
- عمق گیردهی: 60 میلیمتر
سایز 120×10
برای قطعات ضخیمتر و گیردهی عمیقتر. مناسب نصب قفسهبندی صنعتی، داکت بزرگ و ساپورتهای سنگینتر.
- ضخامت قابل نصب: حداکثر 50 میلیمتر
- قطر مته: 14 میلیمتر
- عمق سوراخ: 85 میلیمتر
- عمق گیردهی: 70 میلیمتر
سایز 150×10
بلندترین رول بولت غلافی سایز 10 برای نصب از روی لایههای بسیار ضخیم. مناسب اتصال از روی عایق، نما و پوششهای دیواری ضخیم.
- ضخامت قابل نصب: حداکثر 80 میلیمتر
- قطر مته: 14 میلیمتر
- عمق سوراخ: 100 میلیمتر
- عمق گیردهی: 70 میلیمتر
کدام طول را انتخاب کنم؟
| طول | ضخامت قابل نصب | کاربرد اصلی |
|---|---|---|
| 60 میلیمتر | تا 10 میلیمتر | قفسه سبک، تابلوی کوچک، رول پلاک |
| 80 میلیمتر | تا 20 میلیمتر | کابینت سبک، قفسه خانگی، ساپورت لوله |
| 100 میلیمتر | تا 35 میلیمتر | سینی کابل، داکت تهویه، قفسهبندی متوسط |
| 120 میلیمتر | تا 50 میلیمتر | قفسه صنعتی، داکت بزرگ، ساپورت سنگین |
| 150 میلیمتر | تا 80 میلیمتر | نصب روی عایق، نما، پوشش ضخیم |
فرمول محاسبه: ضخامت قطعه + عمق گیردهی مورد نیاز (حداقل 50 میلیمتر) + 10 میلیمتر اضافی = طول مورد نیاز
ابزار مورد نیاز برای نصب
قبل از شروع کار، این ابزارها را آماده کنید:
- دریل چکشی (هامر): با قابلیت ضربه برای سوراخکاری بتن
- مته بتن کن سایز 14: دقیقاً 14 میلیمتر برای رول بولت سایز 10
- فوتک یا پمپ باد: برای تمیز کردن گردوغبار داخل سوراخ (بسیار مهم)
- برس سیمی: برای پاکسازی کامل حفره
- چکش: برای جا زدن رول بولت در سوراخ
- آچار تخت یا بکس سایز 17: برای سفت کردن مهره
- آچار تورک (اختیاری): برای کنترل دقیق گشتاور
راهنمای نصب گامبهگام
مرحله 1: علامتگذاری محل سوراخ
محل دقیق نصب را با مداد روی سطح بتن یا آجر مشخص کنید. فاصله از لبه بتن حداقل 50 میلیمتر باشد. برای چند رول بولت، فاصله بین آنها حداقل 60 میلیمتر (6 برابر قطر) باشد.
مرحله 2: سوراخکاری
با دریل چکشی و مته 14 میلیمتری، سوراخی عمود بر سطح ایجاد کنید. عمق سوراخ 5 تا 10 میلیمتر بیشتر از عمق گیردهی رول بولت باشد تا گردوغبار جای خالی داشته باشد.
نکته: حتماً از مته تیز و با کیفیت استفاده کنید. مته کُند سوراخ بزرگتر و نامرتب ایجاد میکند که باعث کاهش شدید قدرت گیردهی میشود.
مرحله 3: تمیزکاری حفره (حیاتی)
این مرحله را جدی بگیرید! گردوغبار داخل سوراخ میتواند قدرت اتصال را تا 50 درصد کاهش دهد:
- ابتدا با فوتک یا پمپ باد، ذرات درشت را خارج کنید
- سپس با برس سیمی دیواره داخلی را کاملاً تمیز کنید
- دوباره فوت کنید تا ذرات باقیمانده خارج شود
- این چرخه را 2 تا 3 بار تکرار کنید تا سوراخ کاملاً تمیز شود
مرحله 4: قرار دادن رول بولت
رول بولت را با غلاف داخل سوراخ قرار دهید. با ضربات ملایم چکش، آن را تا انتها فرو ببرید. مطمئن شوید لبه غلاف با سطح دیوار همتراز یا کمی فرورفته است.
توجه: اگر رول بولت خیلی سخت وارد میشود، نیروی بیشتری وارد نکنید. احتمالاً قطر سوراخ کوچکتر از 14 میلیمتر است.
مرحله 5: قرار دادن قطعه مورد اتصال
براکت، صفحه فلزی یا قطعه مورد نظر را روی رول بولت قرار دهید. واشر را روی پیچ بگذارید.
مرحله 6: سفت کردن مهره
با آچار، مهره را در جهت ساعتگرد بچرخانید. با سفت شدن مهره، مخروط پیچ به داخل غلاف کشیده میشود و باعث باز شدن غلاف و فشار به دیواره بتن میگردد. گشتاور نهایی: 20 تا 30 نیوتنمتر.
نکته: مهره را بهتدریج و با فشار یکنواخت سفت کنید. سفت کردن ناگهانی ممکن است باعث شکستن غلاف یا بتن شود.
نکات طلایی برای نصب حرفهای
- روی درز ملات کار نکنید: در دیوار آجری، حتماً سوراخ را روی آجر بزنید نه روی درز سیمان
- از مته کُند استفاده نکنید: مته کُند سوراخ بزرگتر ایجاد میکند و قدرت گیردهی را کاهش میدهد
- فاصله کافی رعایت کنید: حداقل 6 برابر قطر غلاف (84 میلیمتر) بین دو رول بولت
- بتن تازه مناسب نیست: حداقل 28 روز از بتنریزی گذشته باشد
- بتن ترکدار: برای بتن با ترکهای بزرگ از رول بولت شیمیایی استفاده کنید
- رطوبت را کنترل کنید: سطح را خشک نگه دارید و از نصب روی سطوح خیس خودداری کنید
مزایای رول بولت غلافی سایز 10
- قیمت اقتصادی: تا 40 درصد ارزانتر از رول بولت HSA
- در دسترس بودن: تولید داخلی و موجود در همه فروشگاههای تخصصی
- نصب سریع: بدون نیاز به زمان انتظار برای خشک شدن چسب
- قابل بازکردن: امکان دمونتاژ و استفاده مجدد
- عملکرد فوری: بلافاصله پس از نصب قابل استفاده
- تنوع سایز: دسترسی به طولهای مختلف از 60 تا 150 میلیمتر
- مقاومت در برابر خوردگی: روکش گالوانیزه برای استفاده داخلی و خارجی
معایب و محدودیتهای رول بولت غلافی
- سوراخ بزرگتر: نیاز به مته 14 میلیمتری (در مقایسه با 10 میلیمتری HSA)
- زمان نصب بیشتر: سوراخکاری بزرگتر زمان بیشتری میبرد
- کیفیت متغیر: کیفیت ساخت در برندهای مختلف ایرانی متفاوت است
- ظرفیت باربری محدود: برای بارهای سنگین یا بارهای دینامیکی مناسب نیست
- دقت کمتر: نصب آن نسبت به HSA کمی دشوارتر است
- نامناسب برای بتن ترکدار: در بتنهای با ترک عمیق عملکرد خوبی ندارد
مقایسه رول بولت غلافی با HSA
| ویژگی | رول بولت غلافی | رول بولت HSA |
|---|---|---|
| قیمت | اقتصادیتر (40% ارزانتر) | گرانتر ولی سرعت نصب بالاتر |
| قطر مته | 14 میلیمتر | 10 میلیمتر |
| سرعت نصب | متوسط | بالا |
| ظرفیت باربری | متوسط | بالا (40% بیشتر) |
| کیفیت ساخت | متغیر | استاندارد و یکنواخت |
| قابل دمونتاژ | بله | خیر |
| کاربرد | بارهای سبک تا متوسط | بارهای متوسط تا سنگین |
هشدارها و نکات ایمنی
- محدودیت بار: از این محصول برای بارهای بیش از 500 کیلوگرم استفاده نکنید
- بارهای دینامیکی: برای ارتعاش شدید یا ضربه مناسب نیست
- محیطهای خورنده: در محیطهای با رطوبت بالا یا مواد شیمیایی، از مدل استیل استفاده کنید
- بازرسی دورهای: بهطور منظم وضعیت رول بولتها را چک کنید و مهرههای شل را سفت کنید
- کاربرد سازهای: برای اتصالات سازهای مهم از این محصول استفاده نکنید
- بتن سبک: برای بلوک سبک، بتن اکسپند یا گچ از رول بولت شیمیایی استفاده کنید
چه زمانی رول بولت غلافی انتخاب خوبی است؟
رول بولت غلافی سایز 10 در این شرایط انتخاب مناسبی است:
- پروژه شما بودجه محدود دارد
- بار وارده متوسط یا سبک است
- نیاز به نصب سریع و بدون زمان انتظار دارید
- کاربرد غیرسازهای است (قفسه، داکت، سینی کابل)
- احتمال نیاز به دمونتاژ در آینده وجود دارد
- بتن یا آجر سالم و بدون ترک است
چه زمانی باید از HSA یا رول بولت شیمیایی استفاده کنید؟
در این شرایط رول بولت غلافی مناسب نیست:
- بارهای سنگین: بیش از 500 کیلوگرم – استفاده از HSA یا سایزهای بزرگتر توصیه می گردد.
- وزن نامعلوم
- سایز
۶۰×۱۰, 90×۱۰, ۱۰۰×۱۰, ۱۲۰×۱۰
